AMADA EU: LC-C1AJe: Macchina combinata punzonatura/laser ecologica

Profilatura migliorata

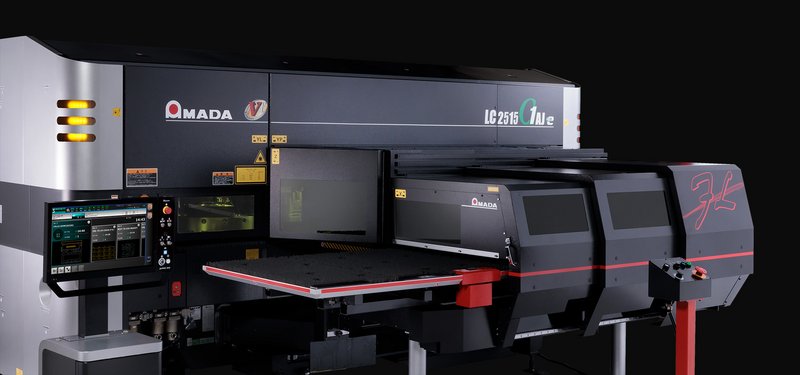

La combinata LC-2515C1AJe unisce l’elevata produttività della punzonatura elettrica ai ridotti consumi energetici del laser a fibra. Dotata di una torretta con 46 stazioni e 4 stazioni di filettatura, garantisce un’eccezionale versatilità operativa. Il sistema “ID-tool” assicura un controllo automatico della posizione dei punzoni e ne rileva l’eventuale necessità di affilatura, eliminando completamente gli errori nella fase di set-up.

SCARICA LA BROCHURE

SISTEMA DI INTEGRAZIONE LASER

Molti sistemi completamente automatici volti ad aumentare i tempi di attività della macchina sono forniti di serie su LC-C1AJe, come il monitoraggio del vetrino di protezione e del processo di taglio.

TORRETTA VERSATILE

La torretta a 46 stazioni con 4 stazioni Auto Index è progettata per offrire la massima flessibilità nelle lavorazioni. Le 4 stazioni dedicate alla filettatura permettono di integrare perfettamente le operazioni di punzonatura e filettatura, riducendo significativamente i tempi sia di lavorazione che di programmazione.

SISTEMA ANTI-RISALITA SFRIDI

LC-2515C1AJe è dotata di un’unità di aspirazione sfridi che ne impedisce la risalita durante le lavorazioni. Un altro vantaggio di questo sistema è che gli utensili non devono penetrare fino in fondo allo stampo, aumentando così la vita dell'utensile.

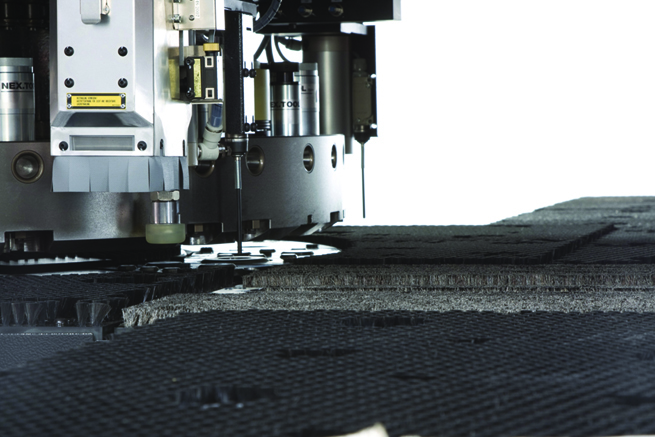

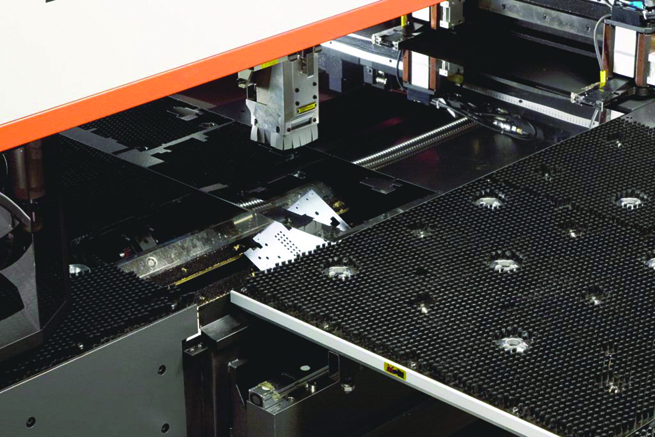

TAVOLO A SPAZZOLE

Per ridurre le graffiature sul lato inferiore della lamiera, LC-2515C1AJe è dotata di un tavolo a spazzole ad alta densità, Inoltre, dopo la formatura verso il basso, il tavolo a spazzole attorno alla torretta si alza per sollevare il materiale dalla matrice, prima di spostarsi nella posizione successiva. Questo consente di ottenere componenti di alta qualità e di mantenere stabile il processo.

V-MONITOR

Il controllo remoto dello stato di diverse macchine e l'acquisizione di video HD per la risoluzione di problemi di produzione sono due dei vantaggi del sistema V-monitor.

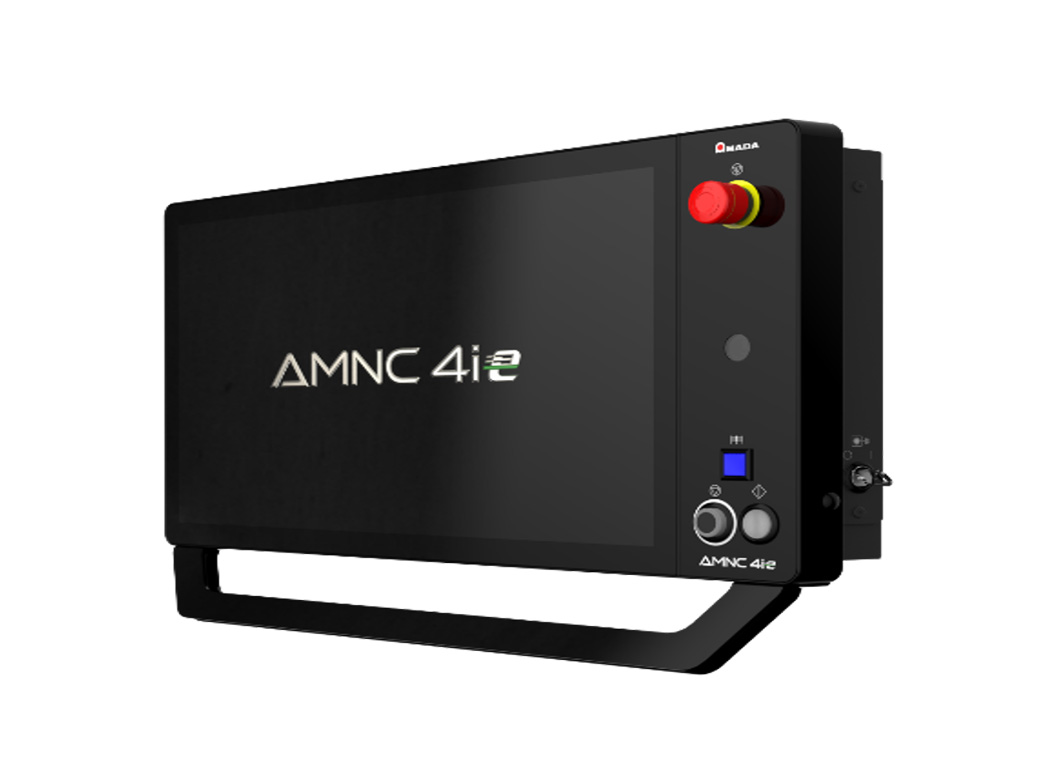

AMNC 4ie

Il nuovo sistema di controllo AMNC 4ie di AMADA semplifica le operazioni grazie a un'interfaccia intuitiva e a pratiche guide video per la manutenzione. Il touchscreen da 21,5" offre all’operatore una panoramica completa e immediata di tutte le informazioni necessarie. Inoltre, il riconoscimento facciale consente di gestire facilmente i livelli di accesso, garantendo sicurezza e personalizzazione.

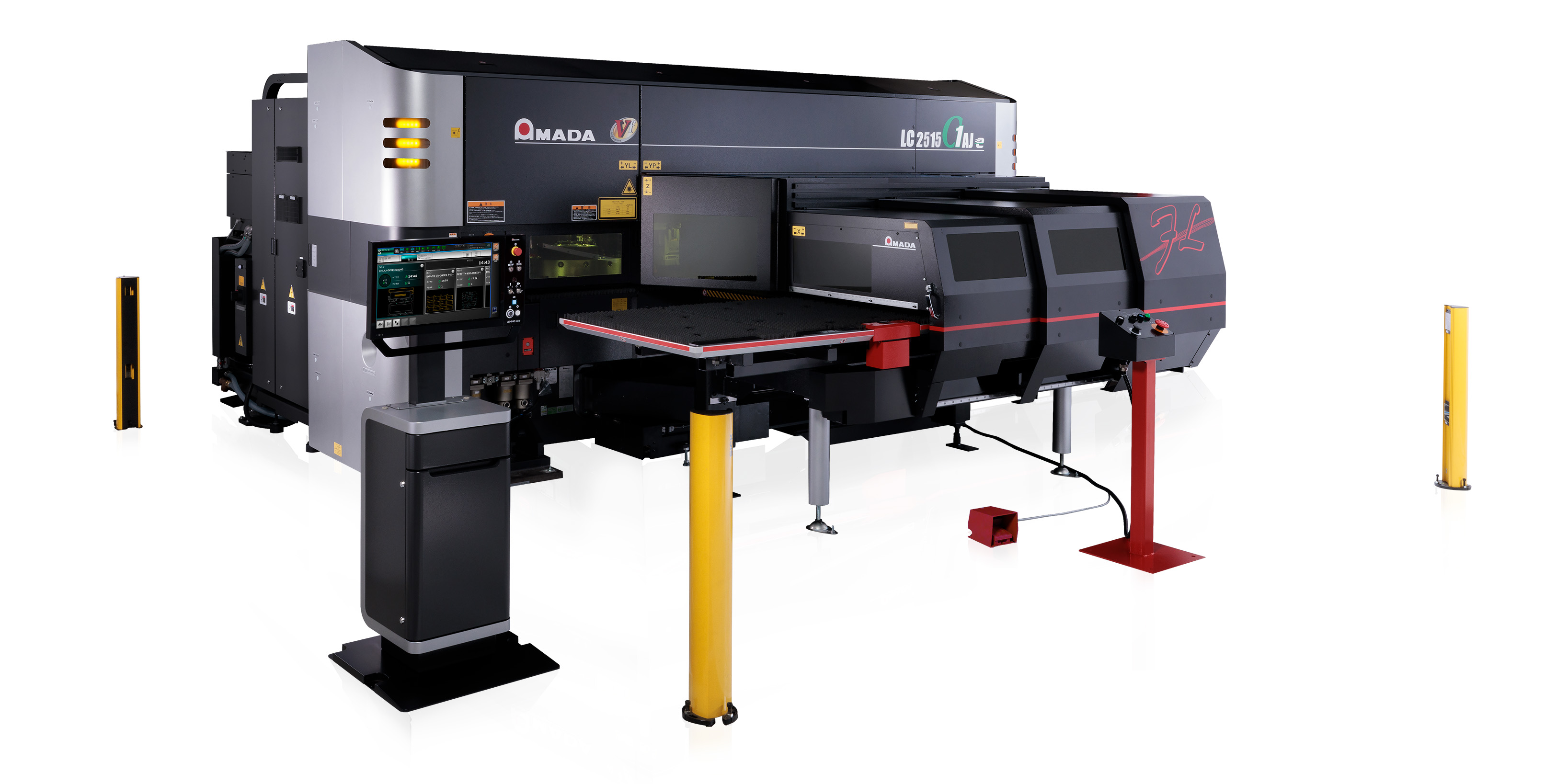

Hotspots

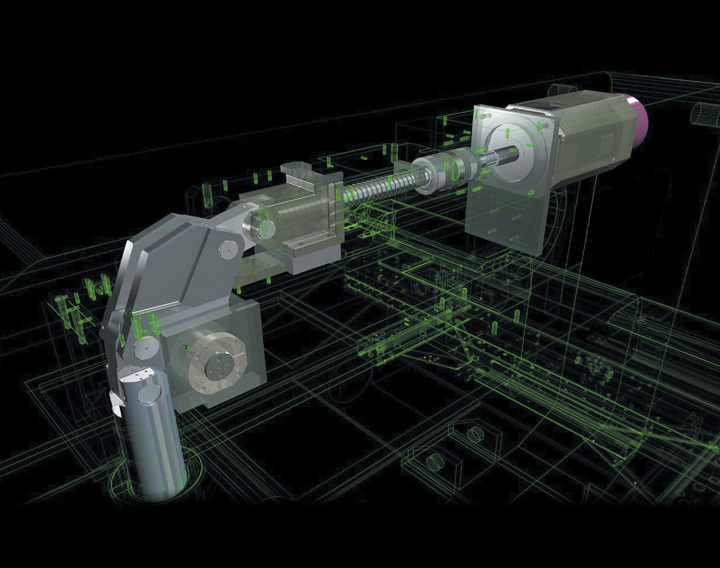

PUNZONATURA COMPLETAMENTE ELETTRICA: LC-C1AJe utilizza un singolo servomotore CA per generare 20 tonnellate di forza di punzonatura, offrendo la possibilità di produrre un'ampia gamma di pezzi punzonati e deformati. Questo sistema può consumare fino al 70% di elettricità in meno rispetto ai tipici sistemi idraulici.

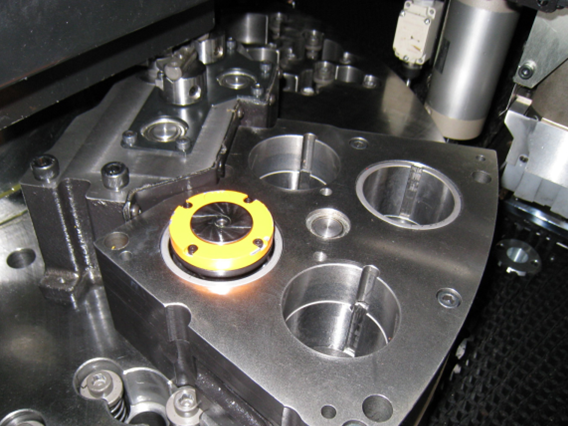

TORRETTA MULTIFUNZIONE: LC-C1-AJe è equipaggiata con una torretta multifunzione che comprende anche un’unità di filettatura dedicata, con cui è possibile eseguire filettature da M2.5 a M8.

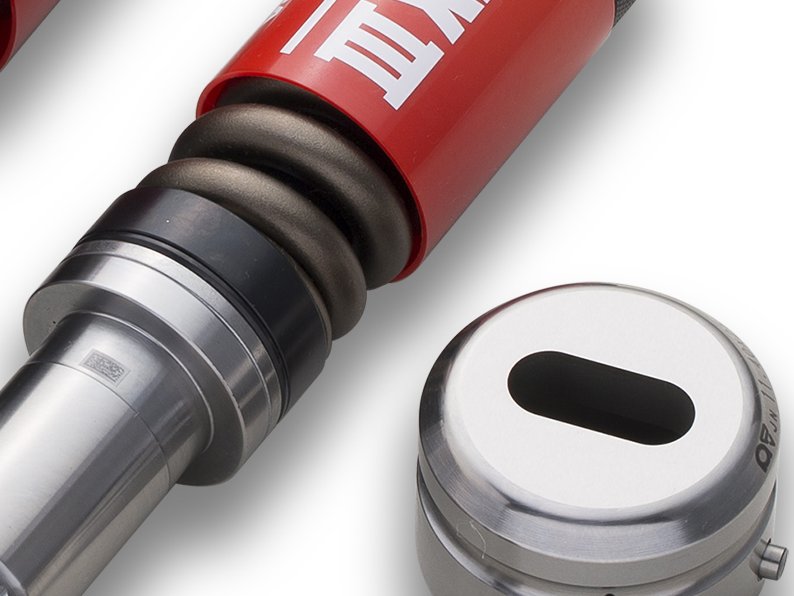

PREVENZIONE DEGLI ERRORI: Con il sistema di identificazione degli utensili AMADA ID Tooling, si evitano gli errori in fase di set up e si prevengono danneggiamenti.

TORRETTA MULTIFUNZIONE: LC-C1-AJe è equipaggiata con una torretta multifunzione che comprende anche un’unità di filettatura dedicata, con cui è possibile eseguire filettature da M2.5 a M8.

PREVENZIONE DEGLI ERRORI: Con il sistema di identificazione degli utensili AMADA ID Tooling, si evitano gli errori in fase di set up e si prevengono danneggiamenti.

	LC-2515C1AJe
Forza di punzonatura (kN)	200
Potenza laser (W)	3000
Telaio macchina	Struttura a ponte
Precisione di punzonatura (mm)	± 0.1
Portata della tavola di carico (kg)	220
Velocità asse simultanea:
Punzonatura X/Y (m/min)	128
Laser X/Y (m/min)	113
Dimensioni:
Lunghezza (mm)	6420
Larghezza (mm)	6927
Altezza (mm)	2377
Peso (kg)	20000

Le specifiche tecniche potrebbero variare in base alla configurazione del prodotto e/o delle opzioni.
Per maggiori informazioni scarica la brochure o contattaci.

Per un utilizzo in sicurezza
Prima dell'uso leggere attentamente il manuale utente.
L'utilizzo del prodotto richiede di indossare dispositivi di protezione individuale adeguati.

Laser di classe 1 quando utilizzato in conformità con la normativa EN 60825-1
