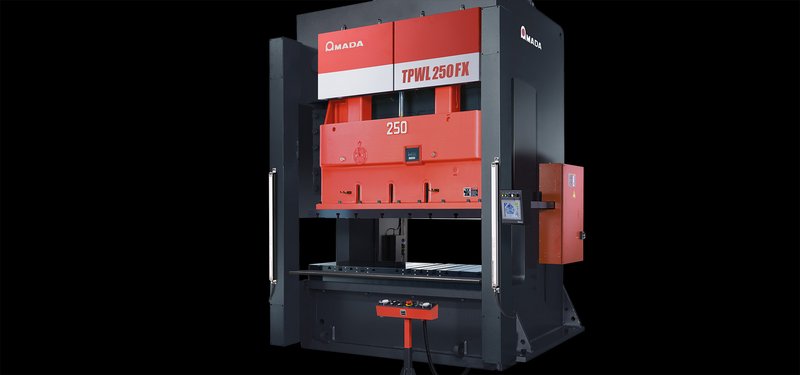

Mechanische Maschinen mit einem breiten Einsatzspektrum

Seit ihrer Markteinführung war die TPW-Serie stets die führende mechanische Doppelantriebspresse. Die TPW-FX-Serie hat die hervorragenden Eigenschaften der TPW-Serie nochmals verbessert. Sie bietet eine hohe Genauigkeit, hohe Produktivität und einen sehr geringen Energiebedarf. Die leistungsstarke Maschine vereint die neuesten Technologien. Die weiterentwickelte TPWL-FX-Serie ermöglicht eine geringere Lärmemission durch einen langsameren Arbeitshub; bietet aber gleichzeitig eine schnellere Annäherungs- und Rückzugbewegung. Dies führt zu einer höheren Qualität ohne Produktivitätsverlust.

FLEXIBILITÄT

Das traditionelle AMADA-Nass-Getriebe erzeugt eine hohe Antriebsenergie und sorgt für eine sichere Kraftübertragung.

TPWL-FX-ANTRIEBSMECHANISMUS

Die Drehung der Welle variiert durch die mit dem Hauptzahnrad verbundene Welle, die sich mit konstanter Geschwindigkeit dreht. Der Arbeitshub wird verlangsamt ausgeführt, während die Annäherung und der Rückzug mit hoher Geschwindigkeit erfolgen können. Dieser Mechanismus trägt dazu bei, Vibrationen und Lärm zu reduzieren und die Produktivität um das 1,5- bis 1,8-fache zu steigern (im Vergleich zu Kurbelpressen mit gleichem Arbeitshub).

FUNKTIONALITÄT

Ein TFT-Farb-Touchscreen ist serienmäßig eingebaut und sorgt für gute Sichtbarkeit und Bedienbarkeit.

– Eco-Counter- und Eco-Idle-Funktion sind serienmäßig.

– Eco-Counter-Funktion: Wenn die Produktion den voreingestellten Wert erreicht, wechselt der Motor automatisch in den Leerlauf und verbraucht weniger Strom.

– Eco-Idle-Funktion: Wenn die Standby-Zeit die voreingestellte Zeit erreicht, wechselt der Motor automatisch in den Leerlauf und verbraucht weniger Strom.

ZUKUNFTSWEISEND

Visualisierung von Betriebszuständen und Wartungsinformationen mit Touchscreen-PC. Das Ethernet ist serienmäßig vorhanden.

RAHMEN

Es stehen verschiedene Rahmen mit hoher Steifigkeit zur Auswahl, darunter ein C-Rahmen mit hervorragender Bedienbarkeit und einfacher Integration in bestehende Produktionslinien, ein Brückenrahmen, der Bedienbarkeit und hohe Steifigkeit vereint, und ein SF-Rahmen mit gerader Seitenstruktur.

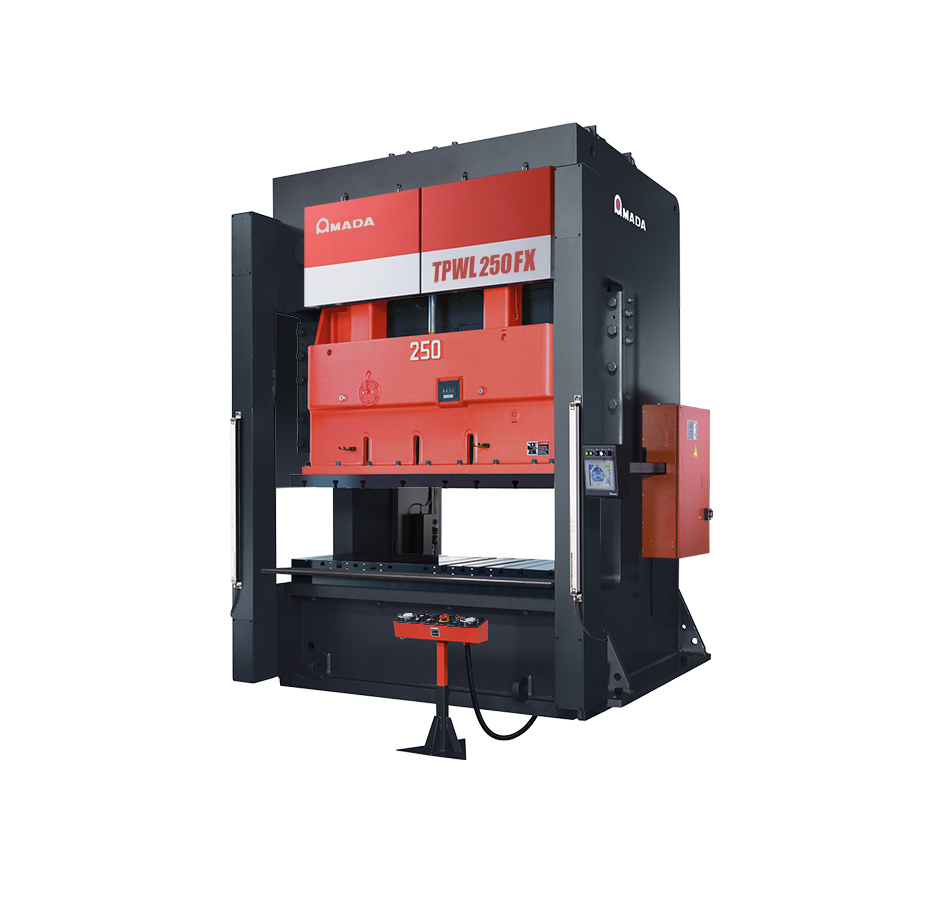

Hotspots

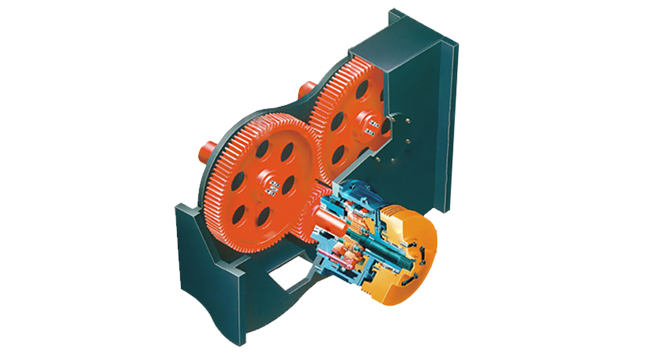

PLANETENGETRIEBE: Die Rotation des Schwungrads wird über ein Planetengetriebe übertragen, das ein hohes Drehmoment und hohe Energie für den Stanzvorgang liefert.

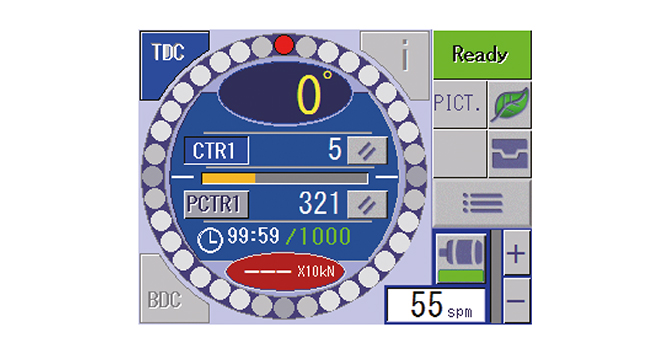

TFT-FARB-TOUCHSCREEN: Der TFT-Farb-Touchscreen bietet bessere Sichtbarkeit und Bedienbarkeit.

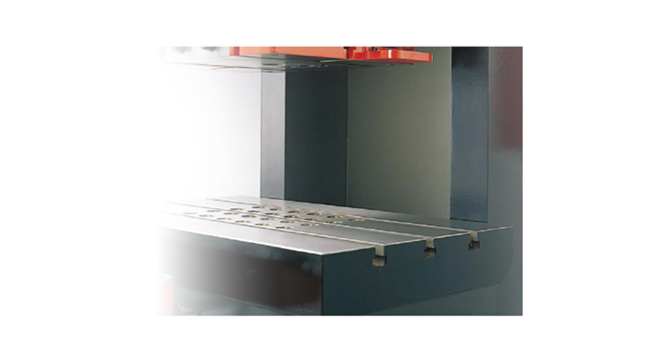

BREITE WERKZEUGAUFNAHME: Eine breite Werkzeugaufnahme ermöglicht einen sicheren und kontinuierlichen Prozess.

PLANETENGETRIEBE: Die Rotation des Schwungrads wird über ein Planetengetriebe übertragen, das ein hohes Drehmoment und hohe Energie für den Stanzvorgang liefert.

TFT-FARB-TOUCHSCREEN: Der TFT-Farb-Touchscreen bietet bessere Sichtbarkeit und Bedienbarkeit.

BREITE WERKZEUGAUFNAHME: Eine breite Werkzeugaufnahme ermöglicht einen sicheren und kontinuierlichen Prozess.

Model	TPW-110FX	TPW-150FX	TPW-200FX	TPW-250FX
Rahmentyp	Innenbrücke (BI)			Innenbrücke (BI)	Außenbrücke (BO)
Presskraft (kN)	1100	1500	2000	2500
Hublänge (mm) _{Allgemeiner Zweck Progressiv Zeichnung}	180 110 230	200 130 250	250 150 300	250 170 300
Hübe/Min (mm) _{Allgemeiner Zweck Progressiv Zeichnung}	35 bis 65 55 bis 110 25 bis 50	30 bis 55 45 bis 90 25 bis 45	25 bis 45 40 bis 75 20 bis 35	20 bis 40 30 bis 60 15 bis 30
Werkzeughöhe (mm) _{Allgemeiner Zweck Progressiv Zeichnung}	400 350 450	450 400 500	500 450 550	550 450 600
Stößelverstellung (mm)	90	100	110	120
Stößelfläche (mm) Breite x Tiefe	1400 × 500	1600 × 550	1850 × 650	2100 × 700
Untere Werkzeugaufnahme (mm) Breite x Tiefe _{Allgemeiner Zweck Progressiv Zeichnung}	1450 × 700 1450 × 540 1450 × 700	1650 × 760 1650 × 620 1650 × 760	1850 × 850 1850 × 700 1850 × 850	2100 × 950 2100 × 780 2100 × 950	2400 × 950 2400 × 780 2400 × 950
Dicke der unteren Werkzeugaufnahme (mm)	130	140	160	180
Arbeitshöhe (mm)	900	900	1000	1100
Maschinengewicht (Tonne) _{Allgemeiner Zweck Progressiv Zeichnung}	16 14 16	20 18 20	25 23 24	35 32 35	43 40 43
Stromanschluss (V/Hz/Ph)	200/50/3	200/50/3	200/50/3	200/50/3
Anschlussleistung (kA)	23	32	32	48

Model	TPWL-110FX	TPWL-150FX
Rahmentyp	Innenbrücke (BI)
Presskraft (kN)	1100	1500
Hublänge (mm) _{Allgemeiner Zweck Progressiv}	180 110	200 130
Hübe/Min (mm) _{Allgemeiner Zweck Progressiv}	35 bis 65 40 bis 80	35 bis 35 40 bis 75
Werkzeughöhe (mm) _{Allgemeiner Zweck Progressiv}	400 350	450 400
Stößelverstellung (mm)	90	100
Stößelfläche (mm) Breite x Tiefe	1400 × 500	1600 × 550
Untere Werkzeugaufnahme (mm) Breite x Tiefe	1450 × 540	1650 × 620
Dicke der unteren Werkzeugaufnahme (mm)	130	140
Arbeitshöhe (mm)	900	900
Maschinengewicht (Tonne) _{Allgemeiner Zweck Progressiv}	17 17	21 21
Stromanschluss (V/Hz/Ph)	200/50/3	200/50/3
Anschlussleistung (kA)	23	32

Model	TPWL-300FX		TPWL-400FX	TPWL-500FX
Rahmentyp	Außenbrücke (BO)	Innenbrücke (BI)	Innenbrücke (BI)
Presskraft (kN)	3000		4000	5000
Hublänge (mm) _{Allgemeiner Zweck Progressiv}	250 200		250 200	250 200
Hübe/Min (mm) _{Allgemeiner Zweck Progressiv}	20 bis 40 30 bis 55		20 bis 40 30 bis 50	20 bis 40 30 bis 50
Werkzeughöhe (mm) _{Allgemeiner Zweck Progressiv}	550 450		550 500	550 600
Stößelverstellung (mm)	120		120	120
Stößelfläche (mm) Breite x Tiefe	2100 × 700		2300 × 800	2300 × 800
Untere Werkzeugaufnahme (mm) Breite x Tiefe	2400 × 780	2100 x 780	2350 × 1000	2350 × 1000
Dicke der unteren Werkzeugaufnahme (mm)	180		200	200
Arbeitshöhe (mm)	1055		1125	1125
Maschinengewicht (Tonne) _{Allgemeiner Zweck Progressiv}	42 41	38 36	50 50	53 53
Stromanschluss (V/Hz/Ph)	200/50/3		200/50/3	200/50/3
Anschlussleistung (kA)	60		100	135

Für Ihre sichere Anwendung
Lesen Sie das Benutzerhandbuch vor der Verwendung sorgfältig durch.
Bei der Verwendung dieses Produkts muss eine geeignete persönliche Schutzausrüstung verwendet werden.

Technische Daten können je nach Konfiguration / Optionen variieren
Bitte kontaktieren Sie uns für weitere Details und Optionen oder laden Sie unsere Broschüre herunter
