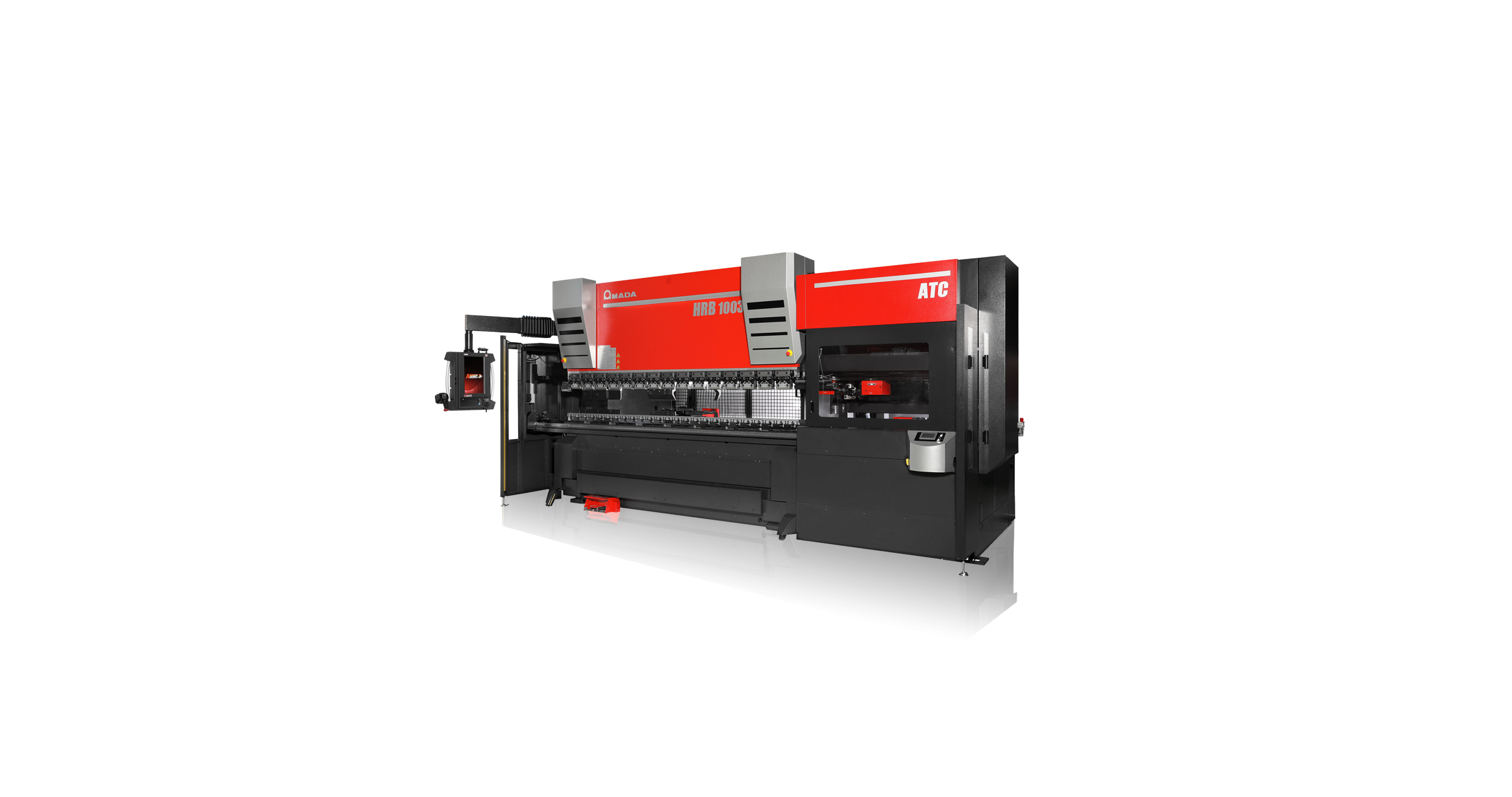

AMADA EU: HRB-ATC

Kantbank voor variabele partijgroottes met afh-atc-gereedschappen

Moderne bedrijven hebben oplossingen nodig die er steeds meer op gericht zijn de doorlooptijden van de productie te verkorten en processen efficiënter te maken. Bij het buigen zijn de kritische aspecten die de productiviteit beïnvloeden, het instellen van gereedschappen en de programmeertijden. AMADA heeft de HRB-ATC-serie ontworpen die beschikbaar is in de versies 1003 en 2204, om de ideale oplossing te bieden voor het verwerken van kleine batches met AFH-ATC-tools. Dankzij de geïntegreerde ATC (automatische gereedschapswisselaar) en krachtige offline VPSS 3i Bend-software zijn steeds kleinere partijen en kortere doorlooptijden geen probleem meer. De insteltijden worden drastisch verkort dankzij de automatische gereedschapswisselaar die een hoge efficiëntie en precisie biedt en de mogelijkheid voor operators, met wisselende ervaring, om de machine effectief te gebruiken.

Brochure downloaden

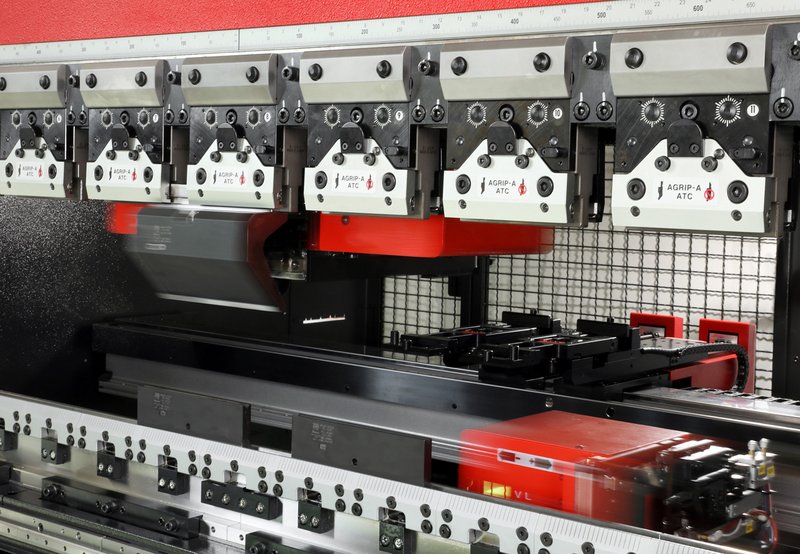

AUTOMATISCHE GEREEDSCHAPSWISSELAAR

De insteltijden worden verkort dankzij de automatische gereedschapswisselaar (ATC) voor AFH-ATC, waarmee gereedschapslay-outs snel en nauwkeurig kunnen worden voorbereid. De ATC is uitgerust met een grote gereedschapsopslag, twee paar gereedschapsrobots en een eenheid voor het automatisch smeren van gereedschapsklemming. De ATC biedt slim beheer om de setup-configuratie te optimaliseren, reeds geassembleerde tools te gebruiken en stempels te installeren, zelfs als ze omgekeerd zijn.

HYDRAULISCHE TECHNOLOGIE & AUTO-CROWNING

De machine is uitgerust met een hydraulisch aandrijfsysteem met omvormer voor effectieve energiebesparing; in feite wordt het hydraulische circuit "naar behoefte" bediend door de buigcyclus. De machine biedt zowel een hoge snelheid als nauwkeurige positionering. De HRB-ATC is ook voorzien van het nieuwe automatische bombeersysteem, om de lineariteit te maximaliseren, voor constante resultaten over de gehele buiglengte.

MULTI-TOUCH NUMERIEKE BEDIENING

De HRB-ATC is voorzien van de nieuwste generatie AMNC 3i numerieke besturing, het digitale hart van de oplossing. Het 18,5-inch touchscreen, met zijn gebruiksvriendelijke interface en nieuwe LITE-modus, maakt volledig beheer van het proces, de machine en al zijn functies mogelijk via een eenvoudige, intuïtieve aanpak. De AMNC 3i biedt verschillende soorten programmering (DIRECT, ANGLE, 2D en 3D), plus volledig beheer van de gereedschapsconfiguratie, en maakt eenvoudige, snelle programmering mogelijk voor zelfs de meest complexe onderdelen. De AMNC 3i is een krachtige en innovatieve verbonden tool die de HRB-ATC "Industry 4.0" compatibel maakt.

ACHTERAANSLAG

De achteraanslag van de HRB-ATC-serie is ontworpen en ontwikkeld om te voldoen aan criteria van precisie, snelheid en betrouwbaarheid, en biedt uitstekende prestaties en flexibiliteit bij het meten. De standaardconfiguratie heeft twee traditionele X-assen, plus een extra Delta X-functie (twee onafhankelijke X-assen), twee onafhankelijke Z-assen en een R-as. De achteraanslag van HRB-ATC is daarnaast ook uitgerust met de door Amada gepatenteerde oplossing FAST (Finger with Active Safety Technology) om de beste prestaties in alle omstandigheden te garanderen.

HOEKDETECTIE

De HRB-ATC kan met hoge precisie talrijke onderdelen, materialen en diktes bewerken, dankzij de optie mechanische buigindicator (Bi-S) in volautomatische modus. De hoek wordt gemeten door de terugveer af te lezen, om de neerwaartse beweging van de balk in realtime te corrigeren.

ERGONOMISCHE KENMERKEN

De productiviteit van het buigproces hangt samen met de machineprestaties en ook met ergonomische kenmerken die de operator helpen het werk snel en eenvoudig uit te voeren. De HRB-ATC is voorzien van de optie "Auto Foot Pedal", het slimme verschuifbare pedaal dat automatisch tegenover het buigstation kan bewegen, waardoor de operator veel tijd en moeite bespaart.

Hotspots

AUTOMATISCHE INSTELLING: Het automatische systeem voor het wisselen van gereedschap (ATC), het enige in zijn soort op de markt voor technologie en prestaties, verkort de insteltijden van AFH-gereedschappen aanzienlijk. Spoedopdrachten kunnen dus ook efficiënt worden beheerd.

NAUWKEURIG: De HRB-ATC is uitgerust met een aantal functies voor nauwkeurig buigen, ongeëvenaard op de markt. De combinatie van auto-crowning en het optionele Bi-S-apparaat om de hoek te meten, zorgen voor maximale hoekprecisie en lineariteit, zonder afgekeurde onderdelen.

PRODUCTIEF: Ontworpen voor de beste productiviteit, leveren de bovenbalk en achteraanslag de beste balans in prestaties wat betreft snelheid, dynamiek en reactiviteit.

PRODUCTIEF: Ontworpen voor de beste productiviteit, leveren de bovenbalk en achteraanslag de beste balans in prestaties wat betreft snelheid, dynamiek en reactiviteit.

	HRB-1003ATC	HRB-2204ATC
Perscapaciteit (kN)	1000	2200
Slag (mm)	250	250
Open hoogte (mm)	520	520
Buigsnelheid (mm / sec)	15	10
Naderingssnelheid (mm / sec)	200	100
Terugkeersnelheid (mm / sec)	150	100
ATC-gereedschapswisselaar :
Aantal stockers voor matrijzen	18	25
Aantal stockers voor stempels	15	18
Totale lengte gereedschapslay-out	15 - 3000	15 - 4000
Stappen in gereedschapslengte	5	5
Afmetingen :
Lengte (mm)	5855	7050
Breedte (mm)	3220	3560
Hoogte (mm)	2950	3090
