La précision, un principe AMADA

La presse plieuse HFE-M2 a été conçue sur la base des dernières tendances technologiques. Avec une nouvelle commande à écran tactile numérique, une technologie respectueuse de l'environnement permettant d'économiser de l'énergie et une gamme d'accessoires pour une installation facile et rapide, la HFE-M2 est une solution simple, flexible et respectueuse de l'environnement.

Télécharger la brochure

ECO DRIVE SYSTEM

La HFE-M2 est doté d'un système d'alimentation hydraulique intelligent. Cette solution offre de nombreux avantages: efficacité maximale à toutes les étapes du cycle de la machine, faible consommation d'énergie, niveaux de bruit réduits et fiabilité accrue.

CONTROLEUR D’ANGLE

La machine est équipée du système DIGIPRO, un appareil électronique de mesure d’angle extrêmement précis qui transmet l’angle mesuré sans fil à la commande numérique de la presse plieuse en un seul clic. La HFE-M2 dispose également de dispositifs optionnels pour le contrôle de l'angle en temps réel.

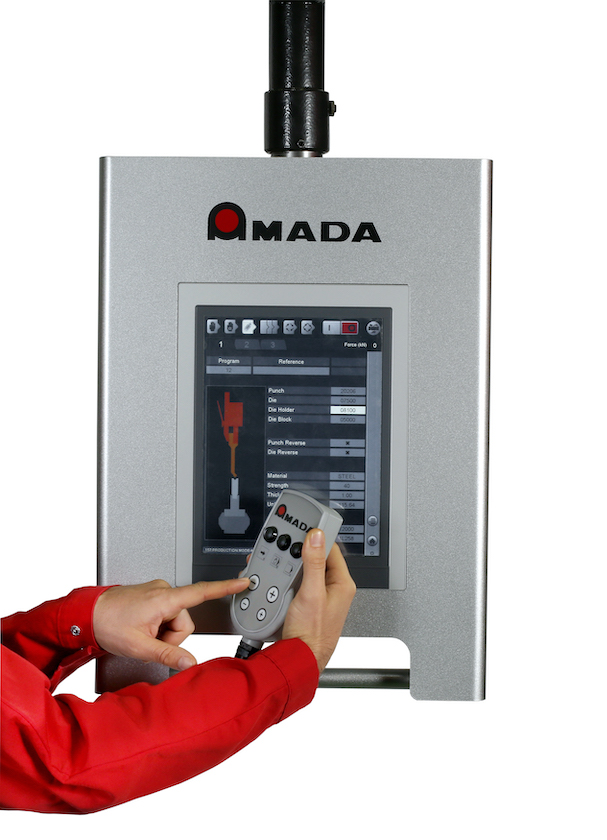

FACILE ET INTUITIVE

Facile à utiliser et simple à programmer, la HFE-M2 est conçue pour donner à l'opérateur tous les outils nécessaires pour terminer le processus de pliage de manière rapide et intuitive. La commande numérique AB-Pad Evolution possède une interface complète et conviviale ainsi qu'un grand écran tactile.

BUTEE ARRIERE

La butée arrière de la HFE-M2 est conçue sur la base de la précision et de la fiabilité. Elle est disponible en deux versions, 2 et 5 axes. En option le modèle avec Delta X, basé sur deux axes X indépendants, est particulièrement utile pour le pliage de pièces asymétriques.

PRECISE SUR TOUTES PIECES

La HFE-M2 comprend un système de bombage breveté AMADA, basé sur le principe de la déformation parallèle des tabliers supérieur et inférieur.
Ce système peut être utilisé pour fournir des résultats constants sur toute la longueur des plis, quelle que soit la force exercée, grâce à la conception intelligente de la structure. Il n'est donc pas nécessaire d'ajouter des dispositifs électromécaniques ou hydrauliques coûteux.

MODELE ERGONOMIQUE (HFE-5012M2)

Les modèles de la série HFE-M2 sont compacts, ergonomiques, et axés sur l'environnement de travail, rendant le processus de pliage confortable et rapide quelle que soit la taille des pièces à traiter. La HFE-5012M2 est disponible en 2 versions (avec butée arrière à 3 ou 5 axes avec axes X indépendants) et offre de nombreuses solutions pour le confort de l'opérateur, telles que: siège ergonomique, table réglable, repose-pieds et tiroirs avec porte-outils.

Points forts

FACILE A UTILISER : La HFE-M2 est équipée d'un certain nombre de fonctions et d'équipements qui rendent le processus complet du pliage simple et intuitif. La commande numérique AB Pad Evolution, basée sur la technologie d'écran tactile, est au cœur du système et fournit une interface complète et conviviale.

ECOLOGIQUE : Le système d'entraînement ECO garantit une gestion intelligente du système hydraulique, offrant des avantages considérables, tels qu'une consommation d'énergie réduite, une performance, une fiabilité et une stabilité améliorées du système.

UNE PRECISION SIMPLE: Le système de bombage breveté par AMADA, basé sur la déformation parallèle des tabliers, garantit des résultats constants sur toute la longueur du pli sans qu'il soit nécessaire d'ajouter des systèmes électromécaniques ou hydrauliques coûteux.

	HFE-5012M2	HFE-5020M2	HFE-8025M2
Capacité de la presse (kN)	500	500	800
Longueur de tablier (mm)	1270	2090	2570
Distance entre flasques (mm)	1035	1665	2125
Course (mm)	150	200	200
Hauteur d'ouverture sans porte outils (mm)	480	470	470
Profondeur col de cygne (mm)	100	420	420
Hauteur de travail (mm)	920	960	960
Vitesse de pliage (mm/sec)	15	10	10
Vitesse d'approche (mm/sec)	185	100	100
Vitesse de retour (mm/sec)	185	100	100
Dimensions:
Longueur (mm)	2585	3490	3950
Largeur (mm)	2190	2580	2580
Hauteur (mm)	2420	2440	2540
Poids (kg)	3600	4700	5600

	HFE-1003M2	HFE-1303M2
Capacité de la presse (kN)	1000	1300
Longueur de tablier (mm)	3110	3140
Distance entre flasques (mm)	2700	2705
Course (mm)	200	200
Hauteur d'ouverture sans porte outils (mm)	470	470
Profondeur col de cygne (mm)	420	420
Hauteur de travail (mm)	960	960
Vitesse de pliage (mm/sec)	10	10
Vitesse d'approche (mm/sec)	100	100
Vitesse de retour (mm/sec)	100	100
Dimensions:
Longueur (mm)	4535	4535
Largeur (mm)	2580	2620
Hauteur (mm)	2680	2805
Poids (kg)	6600	8150

	HFE-1703M2	HFE-1704M2
Capacité de la presse (kN)	1700	1700
Longueur de tablier (mm)	3170	4230
Distance entre flasques (mm)	2700	3760
Course (mm)	200	200
Hauteur d'ouverture sans porte outils (mm)	470	470
Profondeur col de cygne (mm)	420	420
Hauteur de travail (mm)	960	960
Vitesse de pliage (mm/sec)	10	10
Vitesse d'approche (mm/sec)	100	100
Vitesse de retour (mm/sec)	100	100
Dimensions:
Longueur (mm)	4565	5625
Largeur (mm)	2680	2620
Hauteur (mm)	2880	2890
Poids (kg)	11600	13900

	HFE-2203M2	HFE-2204M2
Capacité de la presse (kN)	2200	2200
Longueur de tablier (mm)	3220	4280
Distance entre flasques (mm)	2700	3760
Course (mm)	200	200
Hauteur d'ouverture sans porte outils (mm)	470	470
Profondeur col de cygne (mm)	420	420
Hauteur de travail (mm)	960	960
Vitesse de pliage (mm/sec)	10	10
Vitesse d'approche (mm/sec)	100	100
Vitesse de retour (mm/sec)	100	100
Dimensions:
Longueur (mm)	4565	5655
Largeur (mm)	2680	2620
Hauteur (mm)	3185	3080
Poids (kg)	13750	17000

Les données techniques peuvent varier en fonction des configurations et des options
Veuillez nous contacter pour plus de détails ou télécharger notre brochure

Pour votre sécurité
Veuillez lire le manuel d'utilisation avant d'utiliser la machine
Un équipement de protection individuel approprié doit être utilisé par l'opérateur
