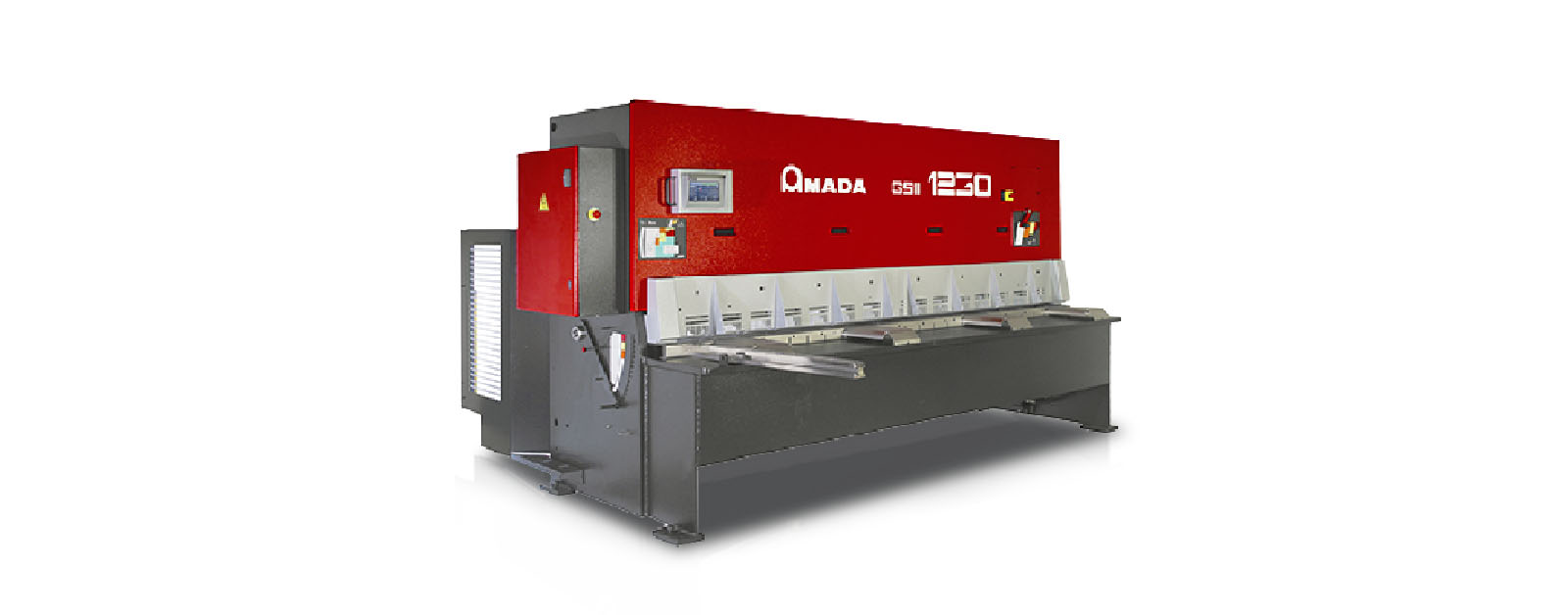

E’ di fondamentale  importanza  che il flusso delle parti grezze , punto di partenza dell’intero processo di lavorazione, venga gestito con la massima qualità e velocità. Questi due criteri vengono sanciti dal design e dalla realizzazione del sistema di taglio lamiera AMADA GS-II e GX-II.

La rigidità del telaio, il motore e le soluzioni di regolazione, assicurano un eccezionale grado di affidabilità e sicurezza d’uso.

A prescindere dalle considerazioni tecniche, queste macchine sono state sviluppate per migliorare le condizioni di lavoro, la sicurezza, l’ergonomicità e l’estetica.

Scarica la brochure

BATTUTA POSTERIORE MOTORIZZATA

La battuta di riferimento  ad alta precisione con vite a sfera si sposta a 100 mm/s con precisione di posizionamento 0.1 mm (ripetibilità 0.05 mm); può essere programmata in modalità di retrazione, evitando azioni di taglio tutt’altro che precise.

SERRAGGIO EFFICACE DELLA LAMIERA

I morsetti utilizzano una pressione  che è proporzionale alla forza di taglio; sono equipaggiati con cuscinetti in poliuretano e sono altresì in grado di applicare pressione per assicurare ottimi risultati di serraggio senza danneggiare il prodotto, a prescindere dallo spessore del materiale grezzo.

SEZIONE FISSA

L’intelaiatura della tavola portalama inferiore garantisce uno spazio fisso e indeformabile tra le lame. La tavola superiore è guidata da due coppie di cuscinetti per lato. L’inclinazione di due gradi della lama garantisce un angolo di attacco ideale

MANUTENZIONE LAMIERA ED EVACUAZIONE

La macchina può essere equipaggiata con un supporto pneumatico della lamiera, opzionale, oppure con nastri evacuatori pezzi e collettore scarti.

Hotspots

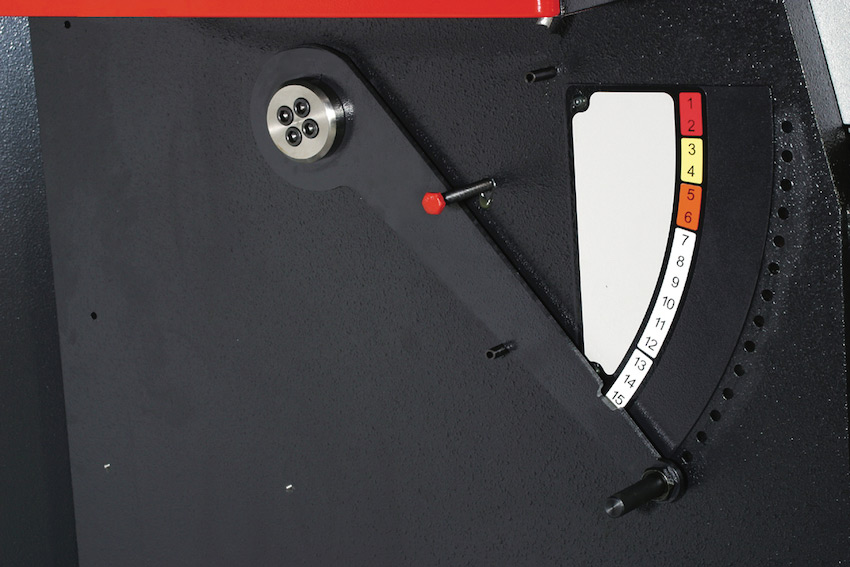

EASY ADJUSTMENT: You can easily set the gap between the blades and the cutting angle by using levers on the GS-II model. This is automatic on the GX-II model based on the stroke width you enter on the keypad. A system of optical view finders assists in alignment of the raw material.

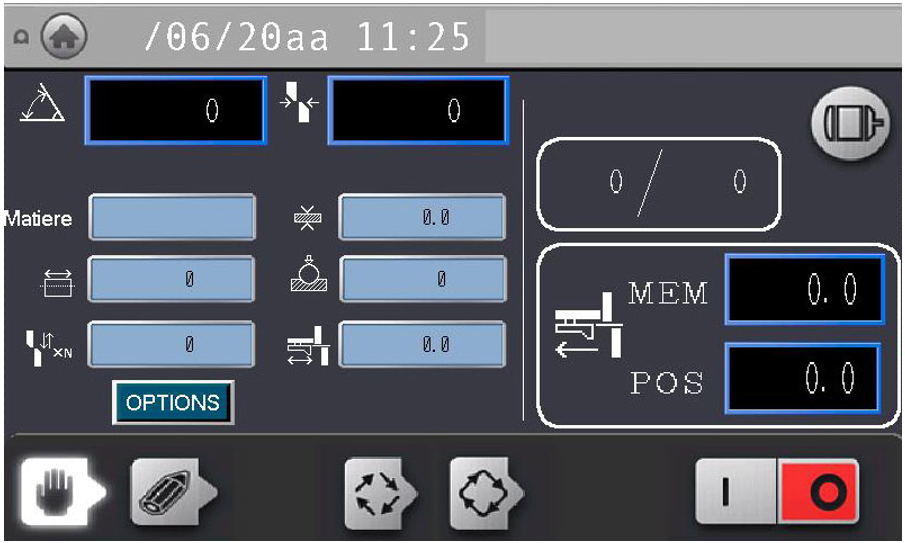

EASY PROGRAMMING: The AMADA keypad was designed with the user in mind. Equipped with a touchscreen, it automatically manages all the cutting parameters. With a 50 program memory, it avoids all positioning errors by the blade bracket or back gauge. The keypad can be pivoted up to 90° so the operator can see the program sequence.

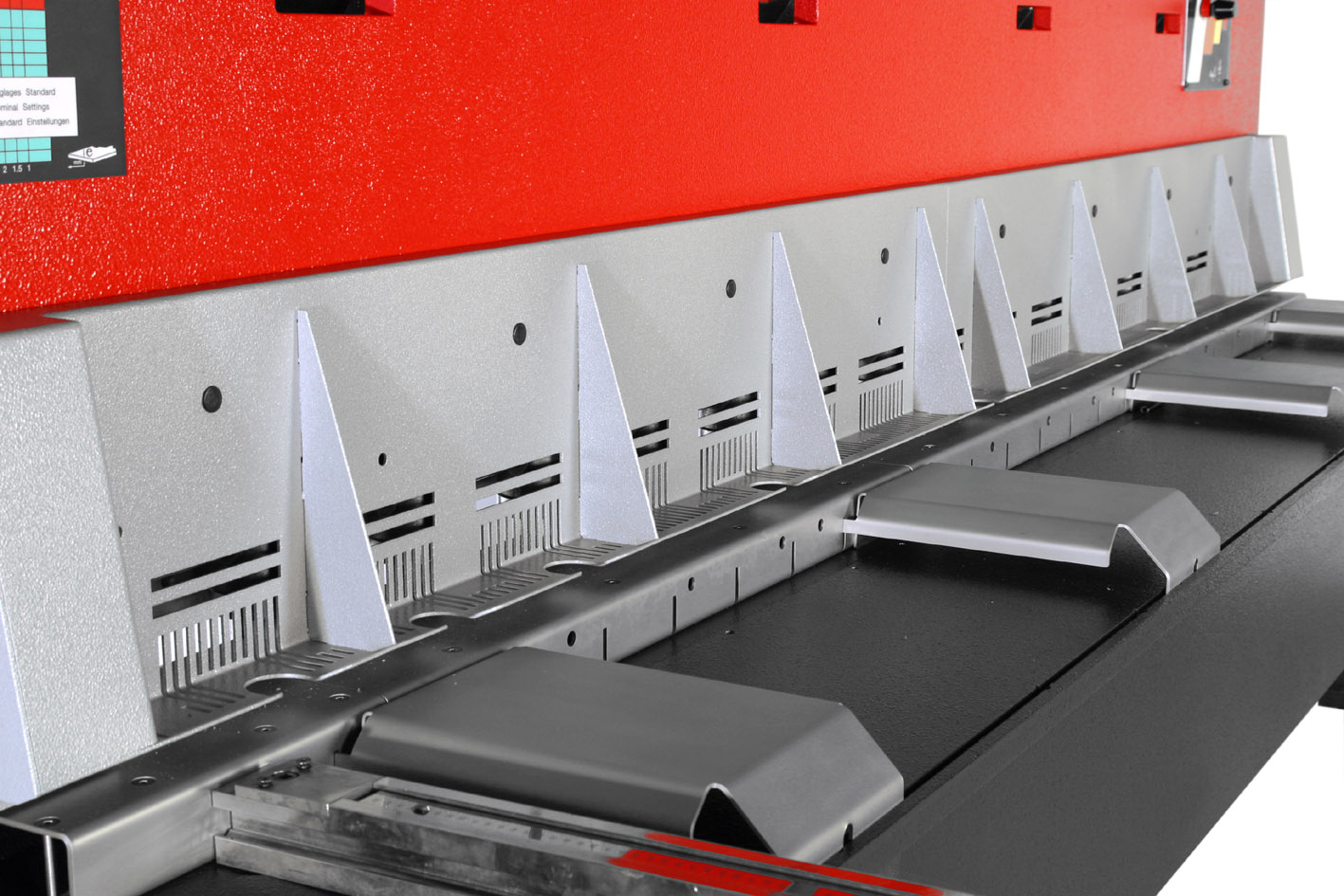

ERGONOMIC FRONT BENCH: Designed to help mount the numerous optional accessories such as bracket rails, front brackets with or without micrometric stop. There are two types of workbench: - Smooth bench as standard on the GS-II - Beaded bench as standard on the GX-II (optional on the GS-II)
EASY ADJUSTMENT: You can easily set the gap between the blades and the cutting angle by using levers on the GS-II model. This is automatic on the GX-II model based on the stroke width you enter on the keypad. A system of optical view finders assists in alignment of the raw material.
EASY PROGRAMMING: The AMADA keypad was designed with the user in mind. Equipped with a touchscreen, it automatically manages all the cutting parameters. With a 50 program memory, it avoids all positioning errors by the blade bracket or back gauge. The keypad can be pivoted up to 90° so the operator can see the program sequence.
ERGONOMIC FRONT BENCH: Designed to help mount the numerous optional accessories such as bracket rails, front brackets with or without micrometric stop. There are two types of workbench: - Smooth bench as standard on the GS-II - Beaded bench as standard on the GX-II (optional on the GS-II)

Dati tecnici

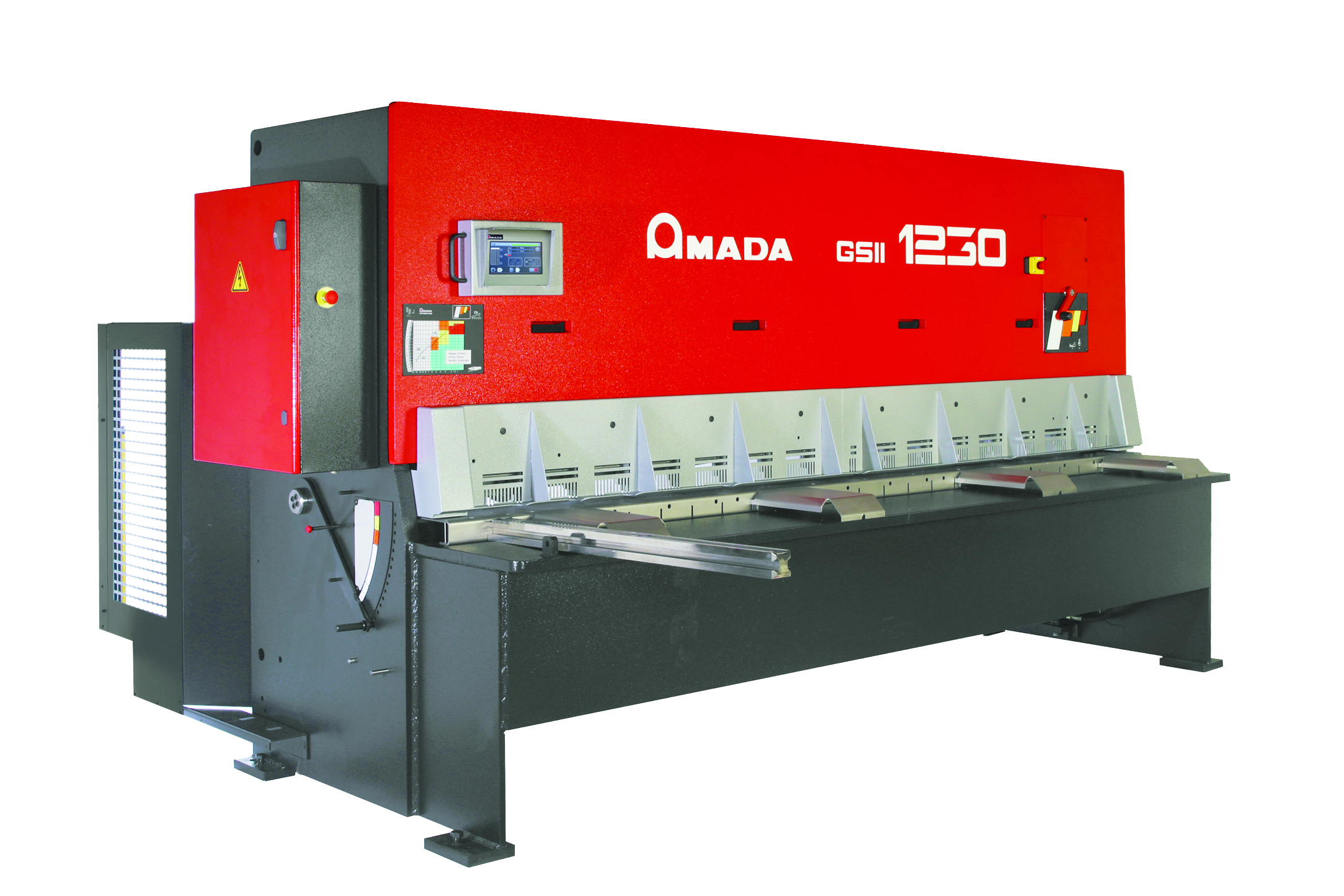

GS II-630GS II-840GS II-1230
Forza di taglio (kN)197271361
Lunghezza di taglio (mm)305040503050
Corsa del cilindro (mm)160190190
Velocità massima (colpi/min)*332929

Spessore massimo del materiale:
Acciaio dolce (mm)6.35812
Acciaio inox (mm)468
Alluminio (mm)81014

Dimensioni:
Lunghezza (mm)379048103850
Larghezza (mm)225025102390
Altezza (mm)186620402040
Peso (kg)6150115307510

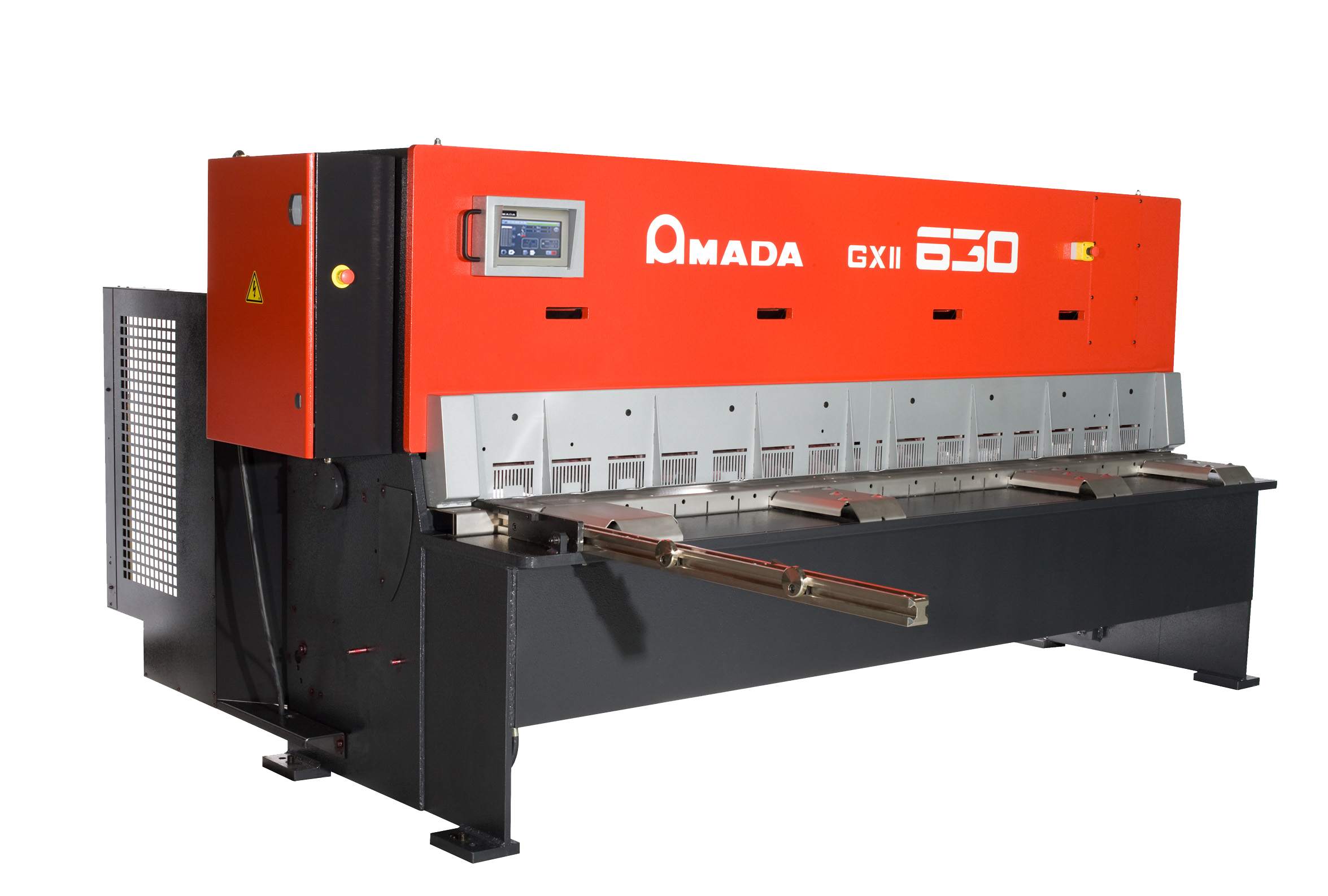

GX II-630GX II-840GX II-1230
Forza di taglio (kN)197271361
Lunghezza di taglio (mm)305040503050
Corsa del cilindro (mm)160190190
Velocità massima (colpi/min)*332929

Spessore massimo del materiale:
Acciaio dolce (mm)6.35812
Acciaio inox (mm)468
Alluminio (mm)81014

Dimensioni:
Lunghezza (mm)379048103850
Larghezza (mm)225025102390
Altezza (mm)186620402040
Peso (kg)6150115307510

Per un utilizzo in sicurezza
Prima dell'uso leggere attentamente il manuale utente.
L'utilizzo del prodotto richiede di indossare dispositivi di protezione individuale adeguati.

tagliare una lunghezza di 100 mm

Le specifiche tecniche potrebbero variare in base alla configurazione del prodotto e/o delle opzioni.
