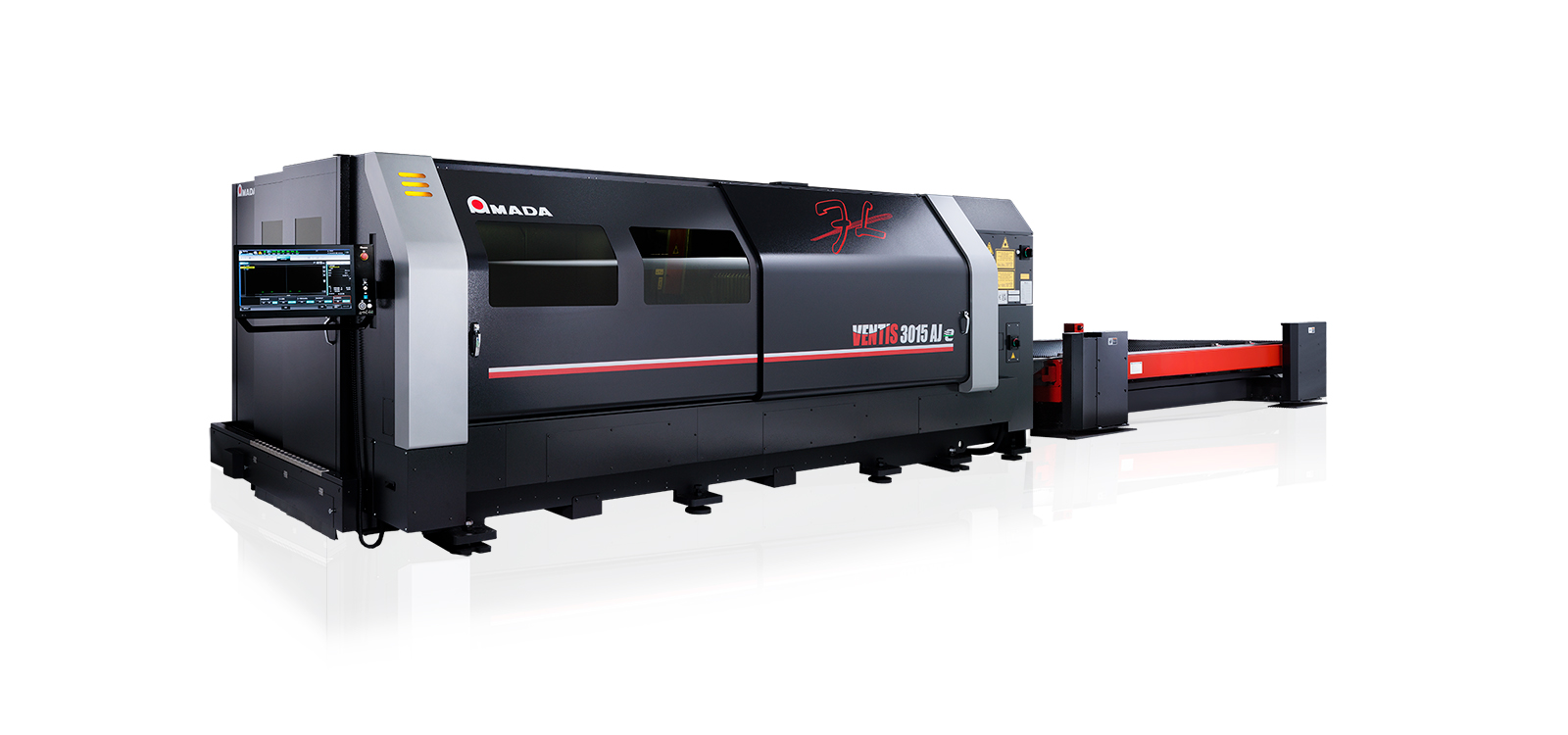

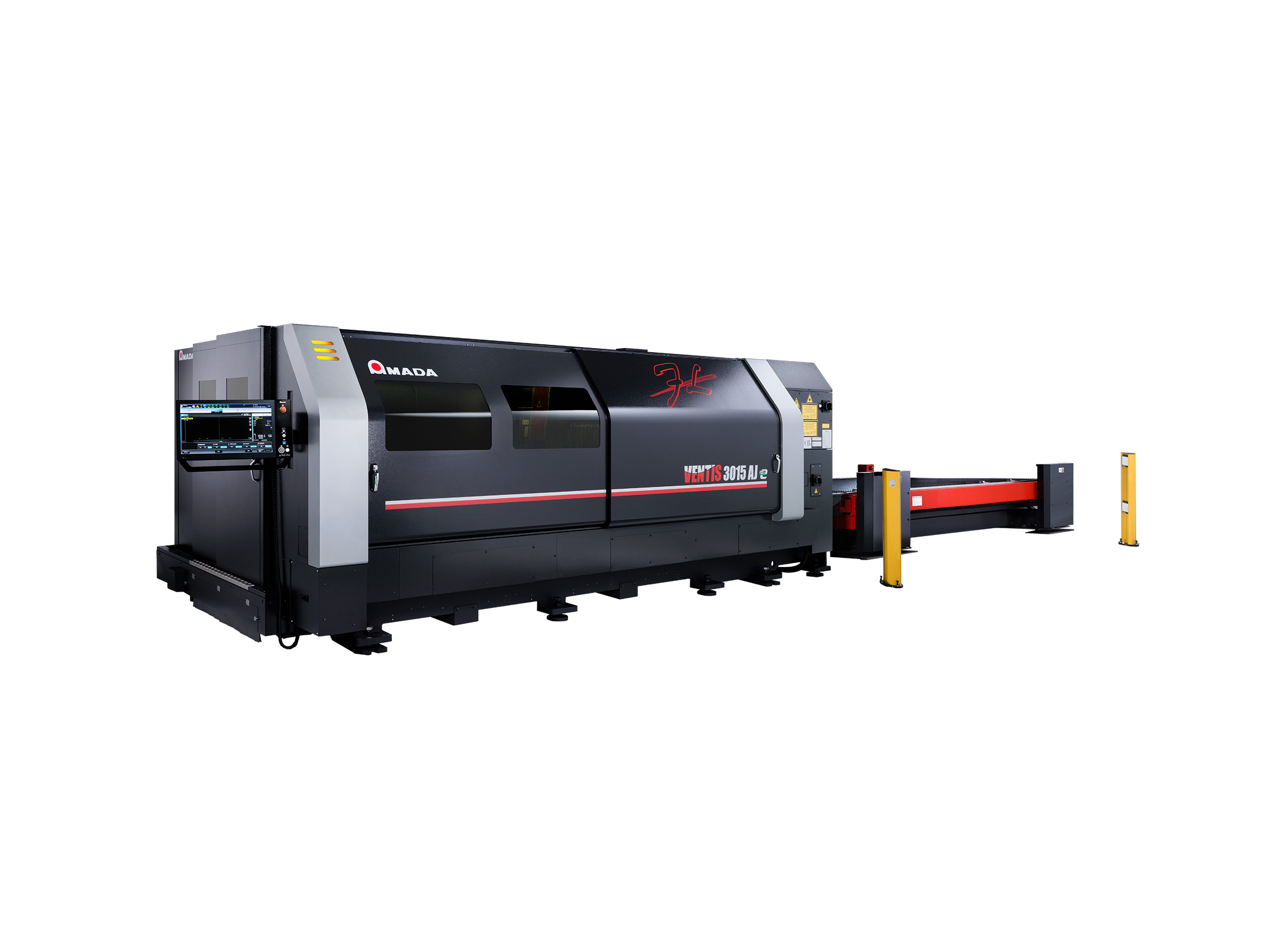

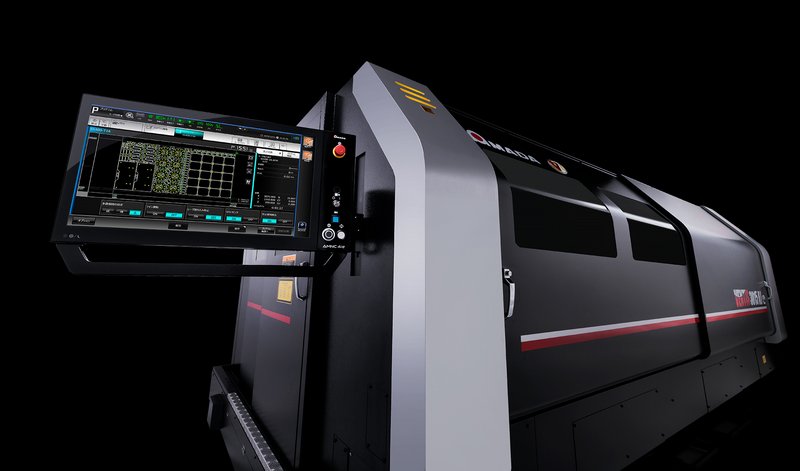

VENTIS-AJe rappresenta la più grande innovazione nel taglio della lamiera e lancia la nuova generazione di macchine con sorgente laser a fibra.
Ciò che rende questa nuova tecnologia davvero rivoluzionaria, è l’innovativo sistema di modulazione del fascio che consente il controllo preciso del movimento del raggio laser. Utilizzando il generatore laser a fibra con modulo singolo a diodi di AMADA, VENTIS-AJe è disponibile da 4, 6 o 9kW. Questi generatori forniscono un raggio laser di altissima qualità, consentendo a VENTIS-AJe di avere prestazioni simili a laser di potenza più elevata, con un fabbisogno energetico nettamente inferiore e una qualità di taglio senza pari.

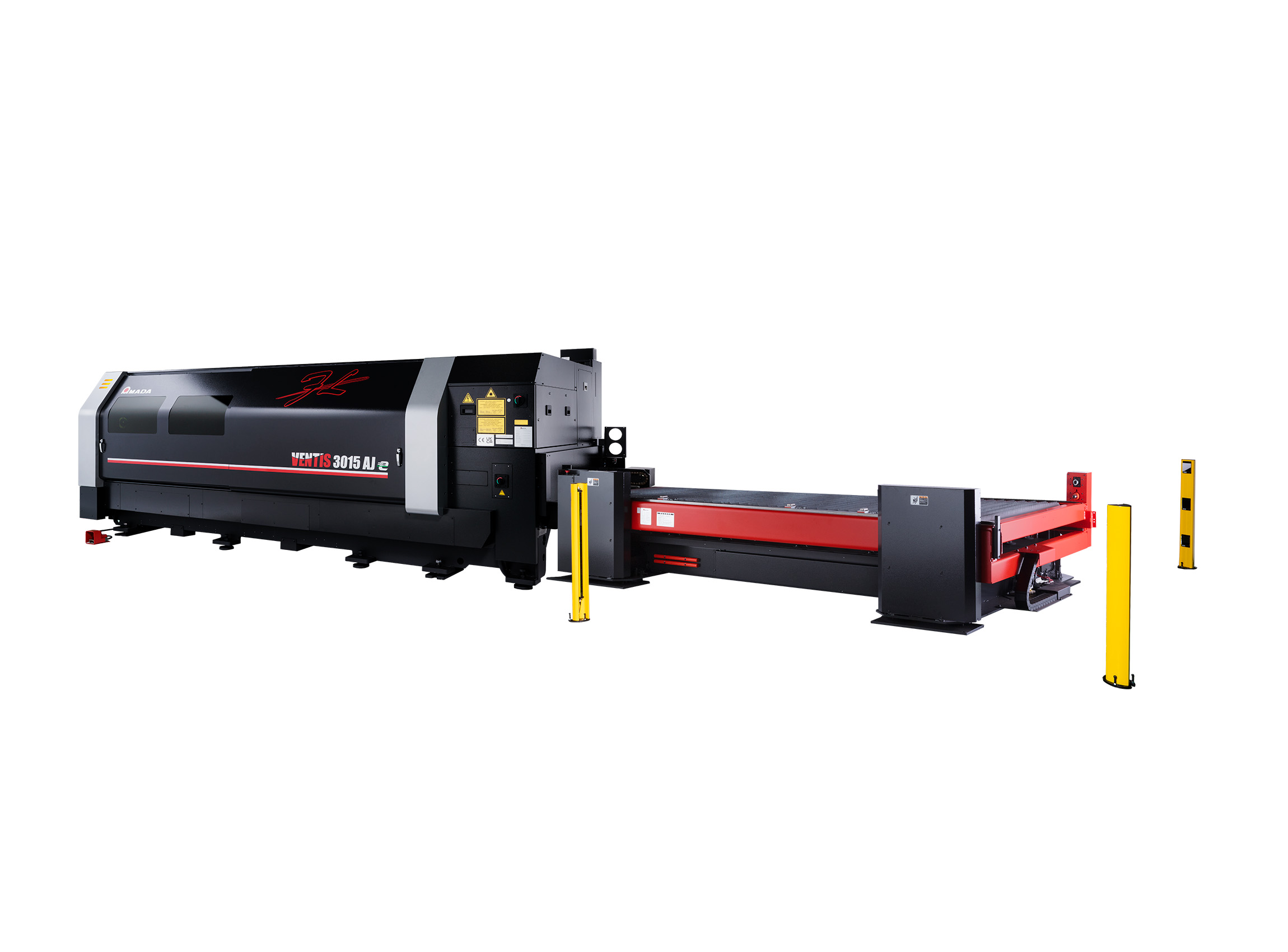

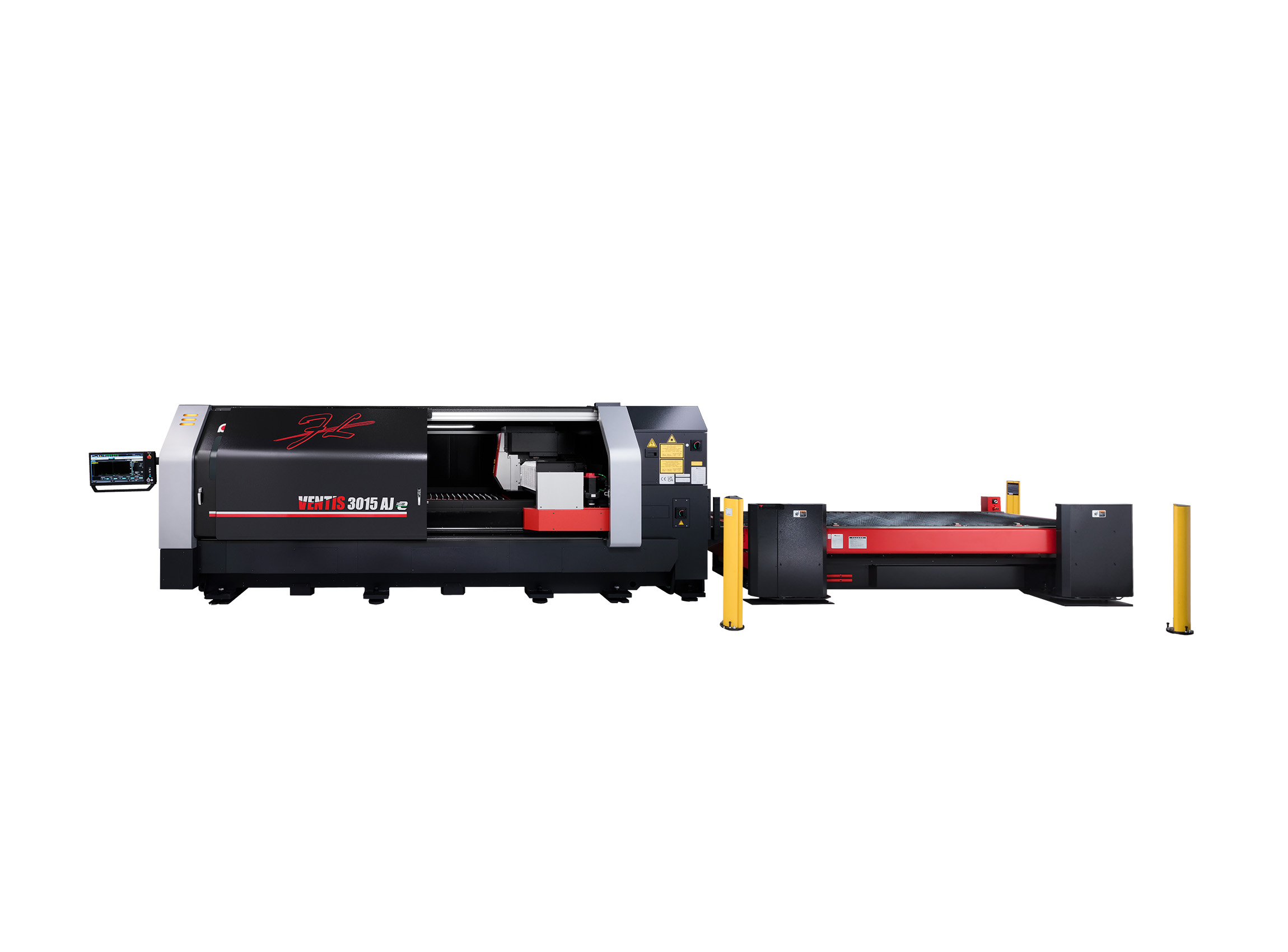

| VENTIS-3015AJe | |||
|---|---|---|---|
| Potenza laser (W) | 4000 | 6000 | 9000 |
| Tipo macchina | Impianto taglio laser fibra | ||
| Campo di lavoro X x Y (mm) | 3070 x 1550 | ||
| Campo di lavoro asse Z (mm) | 100 | ||
| Precisione di ripetibilità di posizionamento (mm) | ± 0.01 | ||
| Portata della tavola di carico (kg) | 920 | ||
| Sistema di azionamento | Pignone e cremagliera elicoidali | ||

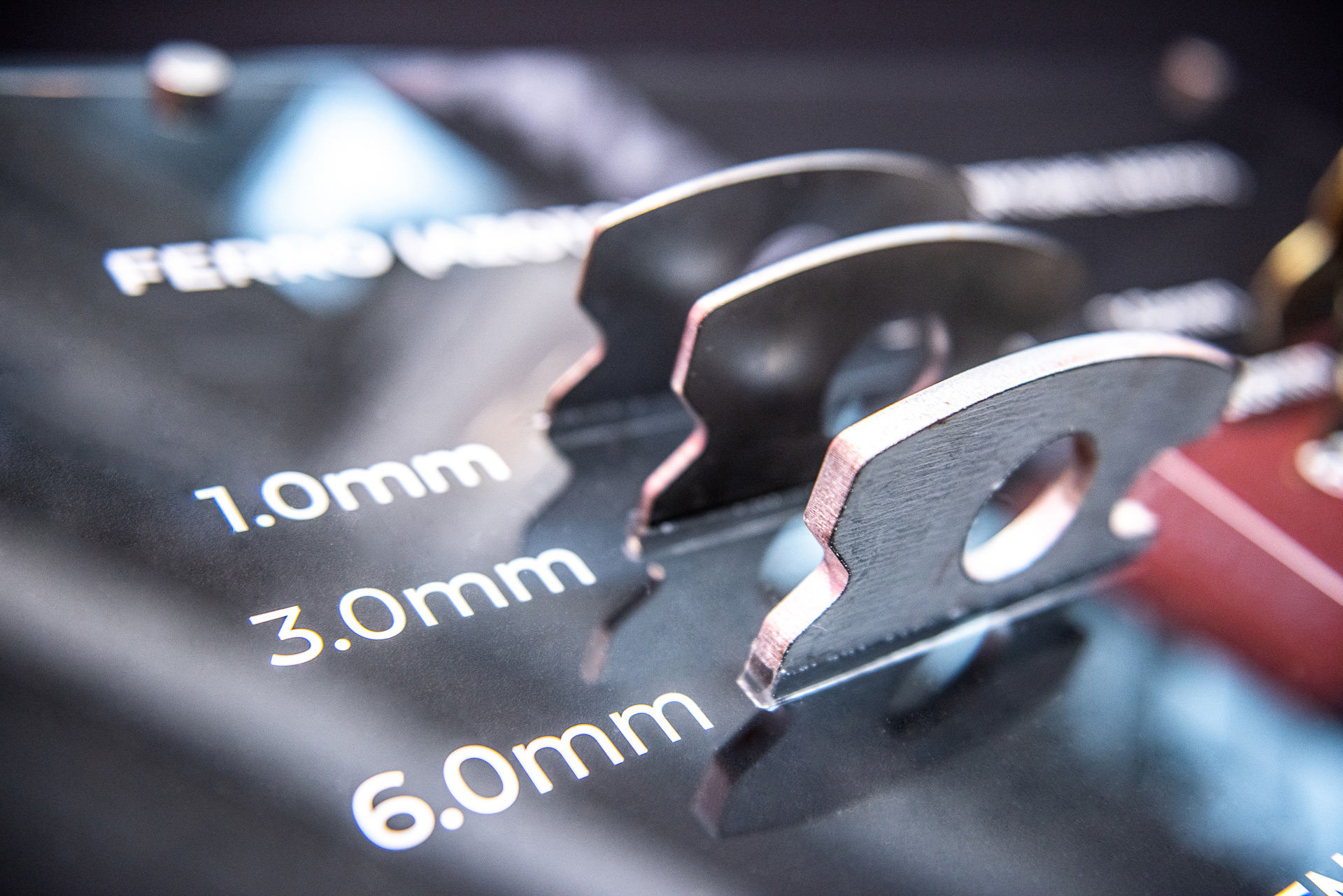

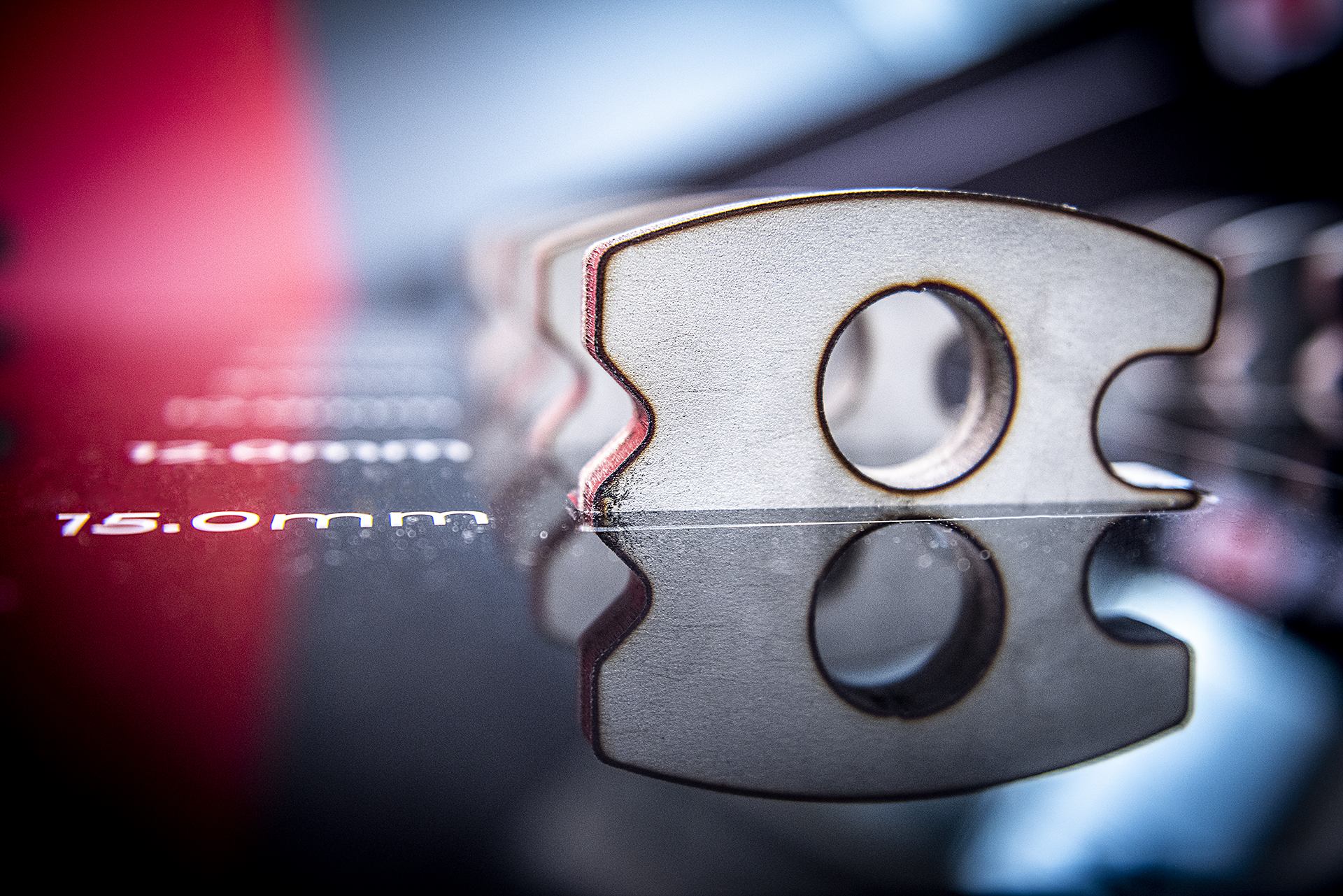

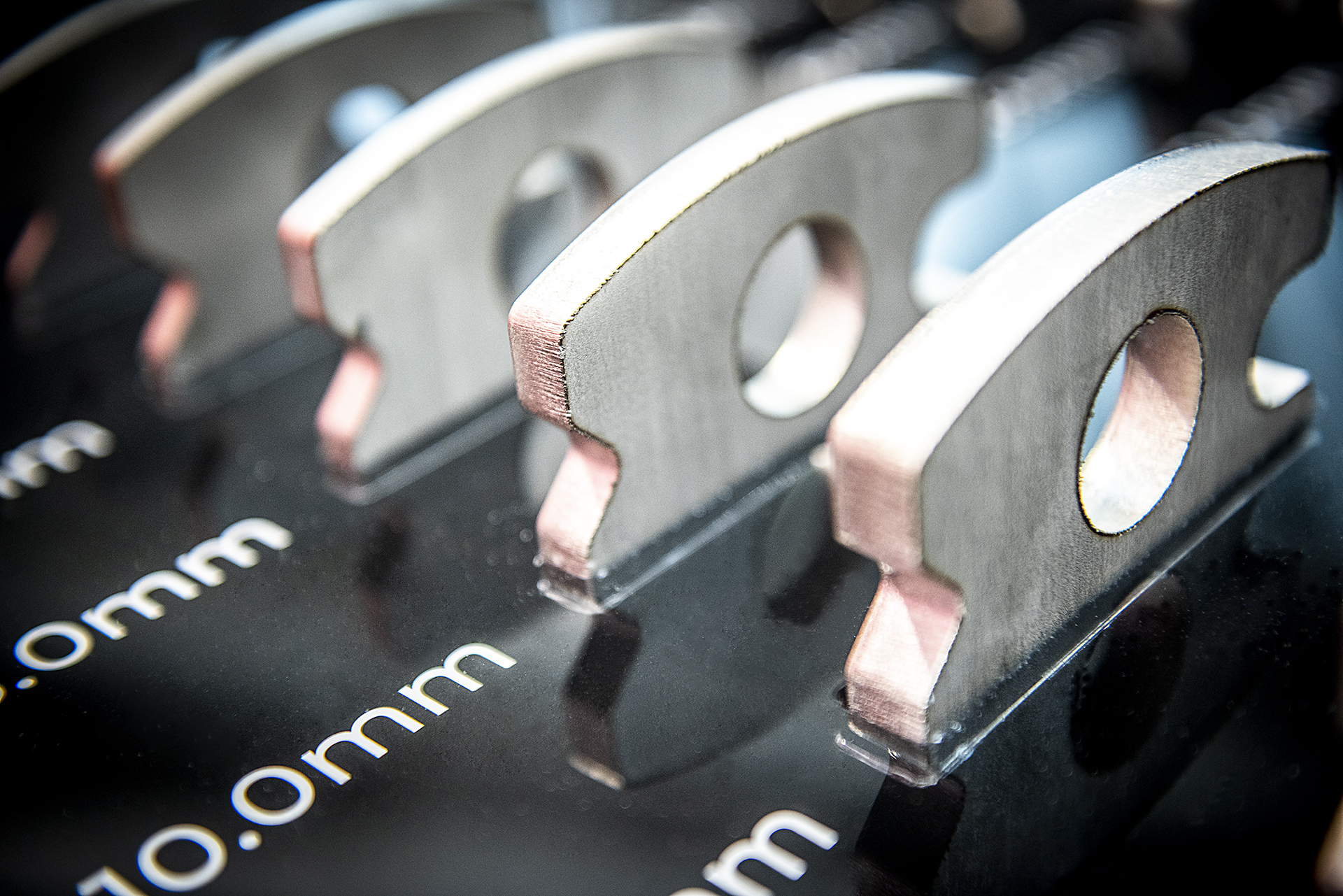

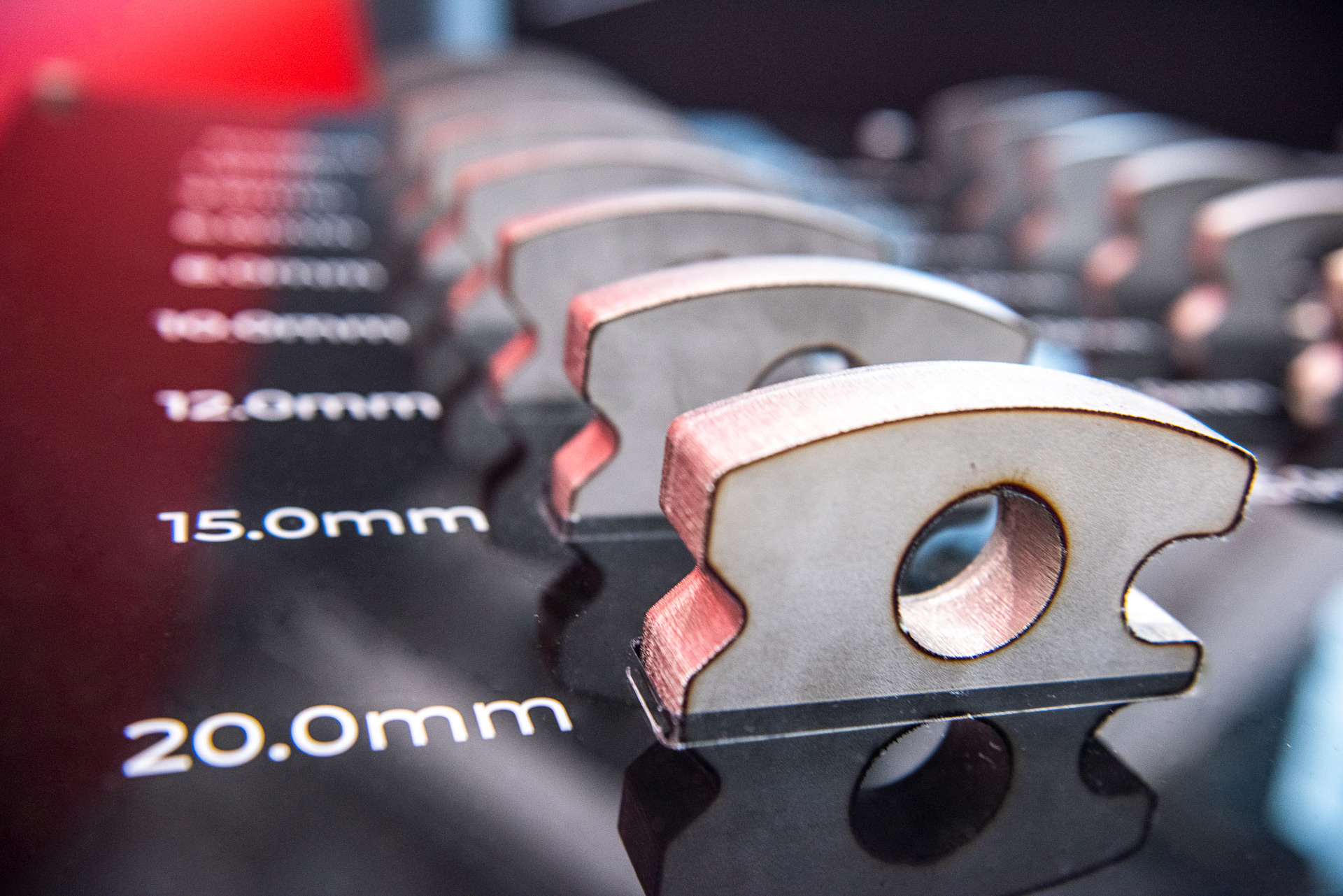

Spessore massimo del materiale*: | |||
| - Acciaio dolce (mm) | 25 | 25 | 30** |
| - Acciaio inox (mm) | 20 | 25 | 30** |
| - Alluminio (mm) | 15 | 25 | 25 |
| - Ottone (mm) | 10 | 15 | 18 |
| - Rame (mm) | 8 | 12 | 12 |
Dimensioni: | |||
| Lunghezza (mm)*** | 9511 | ||
| Larghezza (mm) | 2840 | ||
| Altezza (mm) | 2236 | ||
| Peso (kg) | 8900 | 9100 | TBC |
| VENTIS-4020AJe | |||
|---|---|---|---|
| Potenza laser (W) | 4000 | 6000 | 9000 |
| Tipo macchina | Impianto taglio laser fibra | ||
| Campo di lavoro X x Y (mm) | 4070 x 2050 | ||
| Campo di lavoro asse Z (mm) | 100 | ||
| Precisione di ripetibilità di posizionamento (mm) | ± 0.01 | ||
| Portata della tavola di carico (kg) | 1570 | ||
| Sistema di azionamento | Pignone e cremagliera elicoidali | ||
Spessore massimo del materiale*: | |||
| - Acciaio dolce (mm) | 25 | 25 | 25** |
| - Acciaio inox (mm) | 20 | 25 | 25** |
| - Alluminio (mm) | 15 | 25 | 25 |
| - Ottone (mm) | 10 | 15 | 18 |
| - Rame (mm) | 8 | 12 | 12 |
Dimensioni: | |||
| Lunghezza (mm)*** | 11482 | ||
| Larghezza (mm) | 3340 | ||
| Altezza (mm) | 2236 | ||
| Peso (kg) | 12400 | 12700 | TBC |
* Lo spessore massimo dipende dalla qualità del materiale e condizioni ambientali
** Da confermare - Spessore 30 mm per LST 3015 E. 25 mm per LST 4020 E.
*** Macchina + cambio pallet (LST E)
Le specifiche tecniche potrebbero variare in base alla configurazione del prodotto e/o delle opzioni.
Per maggiori informazioni scarica la brochure o contattaci.
Per un utilizzo in sicurezza
Prima dell'uso leggere attentamente il manuale utente.
L'utilizzo del prodotto richiede di indossare dispositivi di protezione individuale adeguati.
Laser di classe 1 quando utilizzato in conformità con la normativa EN 60825-1
