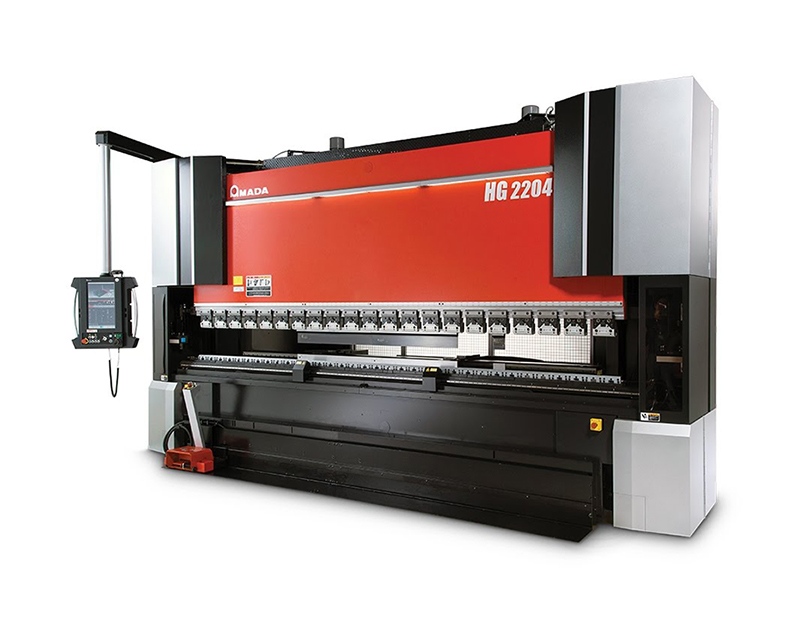

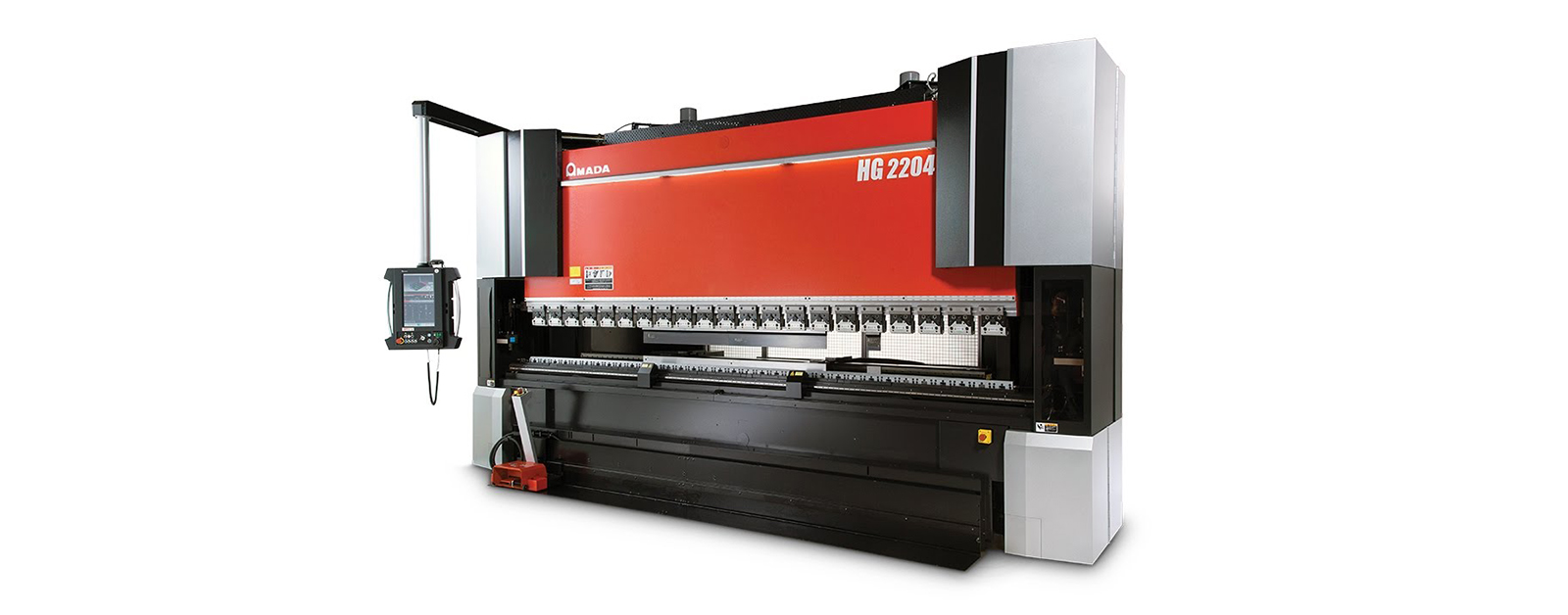

Precizna, produktivna i ekološka hibridna mašina za savijanje

HG je AMADA rešenje koje može izvući najviše iz procesa savijanja pružajući nenadmašnu produktivnost i preciznost. HG je zasnovan na hibridnoj tehnologiji za izuzetnu brzinu, dinamiku i tačnost pozicioniranja, kao i za značajnu uštedu energije. Aktivna hidraulična bombaža i aktivni sistem merenja ugla obezbeđuju maksimalnu preciznost i linearnost za sve vrste delova i materijala, bez potrebe za ispravkama. Zadnji merač, u standardnoj konfiguraciji sa 5 osa i opcionom konfiguracijom sa dodatnom Delta X, pruža izvanredne performanse u smislu brzine i dinamike uvek pružajući precizno pozicioniranje.

BROŠURA

HIBRIDNA TEHNOLOGIJA I AKTIVNA BOMBAŽA

Mašina je opremljena servo hidrauličnim pogonskim sistemom. Hibridna tehnologija donosi uštedu energije; u stvari, hidraulično kolo radi „na zahtev“ ciklusom savijanja. U poređenju sa tradicionalnom mašinom za savijanje, koristi se daleko manje hidrauličkog ulja, sa jasnim smanjenjem uticaja na životnu sredinu. Servo hidraulična tehnologija maksimizira brzinu i preciznost pozicioniranja. HG takođe ima aktivni hidraulični sistem bombaže, koji može reagovati u realnom vremenu na bilo koji otklon gornje grede, za konstantne rezultate po celoj dužini krivine.

DETEKCIJA UGLA

HG može obraditi brojne delove, materijale i debljine, pružajući visoku preciznost. Zbog opcionog merača mehaničkog savijanja (Bi-S) ili laserskog merača savijanja (Bi-L), HG može da izmeri i ispravi ugao na tri tačke, u potpuno automatskom režimu. Ugao se meri čitajući oprugu unazad, kako bi se korigovalo kretanje grede nadole i omogućila aktivna bombaža u realnom vremenu. HG je takođe opremljen standardnim funkcijama za merenje debljine i ispravljanje podataka o savijanju (TDS), kao i funkcijom „Kontrola sile“ koja može da održi stabilan ugao savijanja kroz kontrolu primenjene sile.

NUMERIČKI KONTROLER SA EKRANOM KOJI DETEKTUJE VIŠE PRSTIJU

HG ima numerički kontroler najnovije generacije AMNC 3i. Ekran osetljiv na dodir od 18,5 inča sa svojim interfejsom prilagođenim korisniku omogućava potpuno upravljanje procesom, mašinom i svim njenim funkcijama, kroz jednostavan, intuitivan pristup. AMNC 3i nudi različite vrste programiranja (direktno, 2D, 3D) i potpuno upravljanje podešavanjem alata omogućavajući lako i brzo programiranje čak i najsloženijih delova. AMNC 3i je digitalno srce rešenja, povezano sa softverom za programiranje van mreže i moćno je i inovativno sredstvo koje čini HG kompatibilnom „Industri 4.0“ standardu.

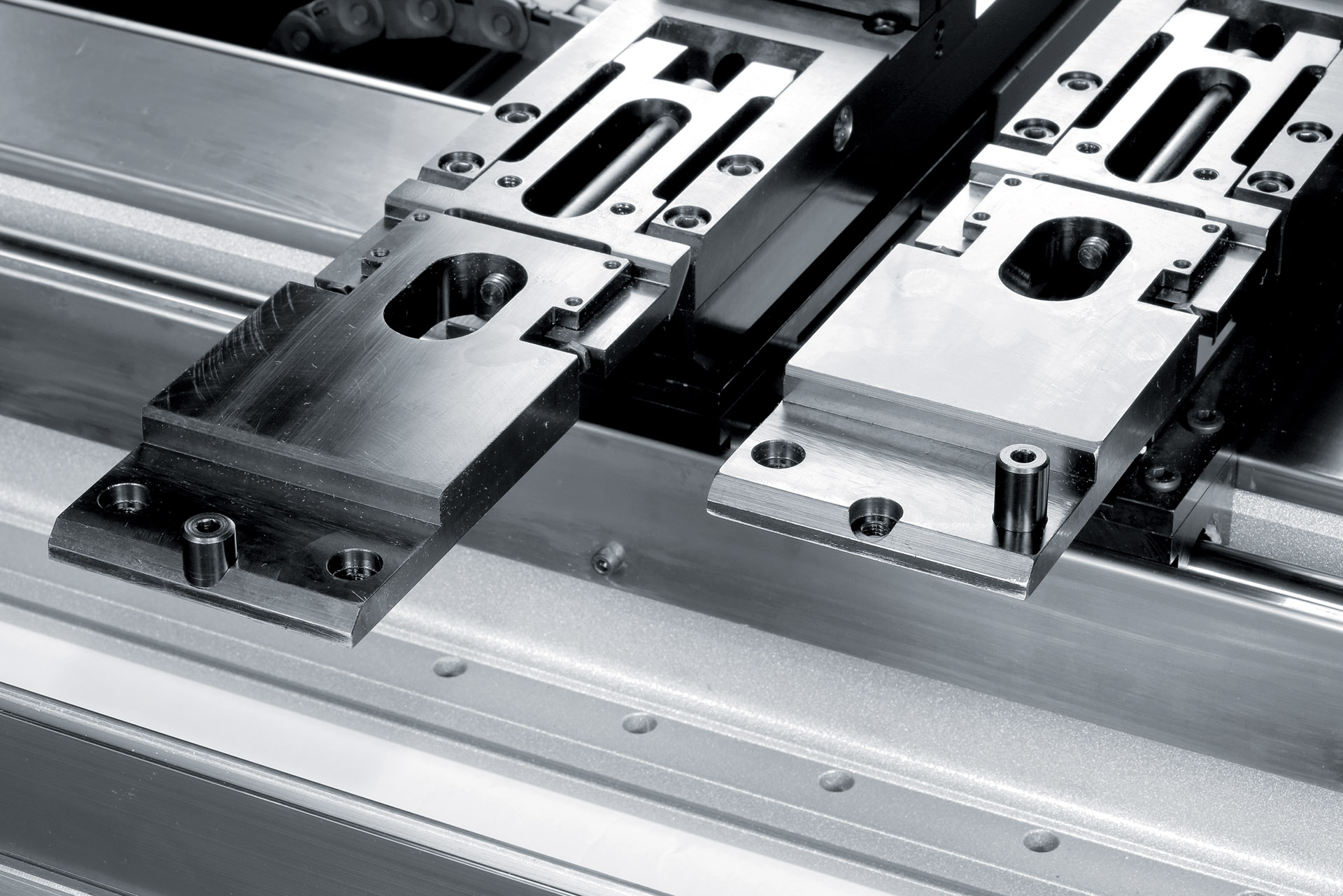

GRANIČNIK

Graničnik serije HG dizajniran je i razvijen tako da zadovolji kriterijume preciznosti, brzine i pouzdanosti, obezbeđujući odlične performanse i fleksibilnost pri merenju. Osnovna verzija se sastoji od 5 osa, a dostupna je i sa opcionom funkcijom Delta X, zasnovanom na dve nezavisne ose X. Graničnik je još sveobuhvatniji sa svojim kontaktnim tačkama u obliku slova U, koje su posebno efikasne u slučaju suženja savijanja i pri obradi asimetričnih delova. Istinska snaga AMADA graničnika je opcionalna FAST tehnologija, ekskluzivni patent za pomicanje osa najvećom brzinom, čak i u sigurnom području, u potpunoj saglasnosti sa evropskim standardima.

ERGONOMIJA

Produktivnost procesa savijanja povezana je sa performansama prese, kao i sa ergonomskim karakteristikama koje pomažu rukovaocu da brzo i jednostavno obavi posao. Osim standardnog pribora, kao što su nosači za pridržavanje lima pri savijanju, prateći nosači limova i sistemi automatskog stezanja alata, HG ima i „automatsku pedalu za nogu“, pametnu kliznu papučicu koja može da se automatski kreće sa pozicijom za savijanje, čime se štedi značajno vreme i trud rukovaoca.

NAMENSKI SOFTVER

Namenski CAM softver, VPSS 3i Bend, može da se koristi za offline programiranje, potpuno simulirajući proces savijanja. Program se može automatski generisati i učitati na mašinu pomoću čitača bar koda. Integrisano AMADA rešenje za programiranje eliminiše sve ručno programiranje i omogućava mašini da radi u kontinuiranom režimu, maksimalno povećavajući produktivnost.

Tačke od interesa

EKOLOŠKI: Zahvaljujući hibridnom sistemu napajanja, potrošnja električne energije se značajno smanjuje, za približno 30% u poređenju sa mašinama za savijanje sa inverterskom tehnologijom. Količina korišćenog ulja i habanje mašina drastično su smanjeni, sa evidentnim prednostima u smislu uticaja na životnu sredinu i relativnih troškova.
PRECIZNO: HG je opremljen brojnim funkcijama za precizno savijanje, bez premca na tržištu. Kombinacija aktivne bombaže i uređaja za merenje ugla obezbeđuje maksimalnu preciznost i ujednačenost ugla, bez odbačenih delova.
PRODUKTIVNOST: Dizajnirana za visoku produktivnost, gornji most i graničnik pružaju izvanredne performanse u pogledu brzine i dinamike.
EKOLOŠKI: Zahvaljujući hibridnom sistemu napajanja, potrošnja električne energije se značajno smanjuje, za približno 30% u poređenju sa mašinama za savijanje sa inverterskom tehnologijom. Količina korišćenog ulja i habanje mašina drastično su smanjeni, sa evidentnim prednostima u smislu uticaja na životnu sredinu i relativnih troškova.
PRECIZNO: HG je opremljen brojnim funkcijama za precizno savijanje, bez premca na tržištu. Kombinacija aktivne bombaže i uređaja za merenje ugla obezbeđuje maksimalnu preciznost i ujednačenost ugla, bez odbačenih delova.
PRODUKTIVNOST: Dizajnirana za visoku produktivnost, gornji most i graničnik pružaju izvanredne performanse u pogledu brzine i dinamike.

Technical Data

  HG-1703 HG-2203 HG-2204
Press capacity (kN) 1700 2200 2200
Press beam length (mm) 3110 3110 4300
Distance between frames (mm) 2700 2700 3760
Stroke (mm) 250 250 250
Open height without holder (mm) 520 520 520
Throat depth (mm) 450 450 450
Working height (mm) 960 960 950
Bending speed (mm/sec) 20 20 20
Approach speed (mm/sec) 220 220 220
Return speed (mm/sec) 250 250 250

Dimensions:
Length (mm) 5560 5589 6650
Width (mm) 2880 2922 2922
Height (mm) 3189 3215 3215
Weight (kg) 13800 15650 18500

Tehnički podaci mogu varirati u zavisnosti od konfiguracije / opcija
Molimo kontaktirajte nas za više detalja i opcija ili preuzmite našu brošuru
