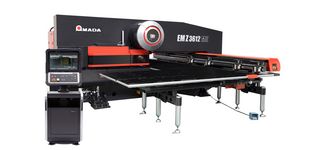

EM-MII

/

Die EM-MII Serie verfügt über einen konkurrenzlosen 30 Tonnen servo-elektrischen Doppelantrieb und den branchenführenden AMADA Werkzeugrevolver, der in zwei verschiedenen Ausführungen erhältlich ist (Z- und K-Revolver). Diese Merkmale sorgen für eine schnellere und qualitativ hochwertigere Bearbeitung. Das optionale Werkzeug-ID System und die integrierten Gewindeeinheiten reduzieren die Rüstzeiten drastisch und ermöglichen eine noch bessere Prozessintegration für eine gesteigerte Effizienz.

PROSPEKT

WERKZEUGERKENNUNG

Die digitale Werkzeugverwaltung (AITS), die auf der Barcode-2D-Technologie basiert, verhindert jegliche Installationsfehler. Durch die Stempelerkennung können die Stempel in optimalem Zustand gehalten und die Fertigungsqualität verbessert werden.

MEHRZWECKREVOLVER

Der Z-Revolver hat unterschiedliche Tellerdurchmesser, was den Werkzeugwechsel deutlich einfacher und schneller macht und damit widerum die Produktivität erhöht.

SPEZIELLE GEWINDEEINHEITEN

Der optionale 44-Stationen-Revolver verfügt über eine integrierte Gewindefunktion. Durch die Integration dieses Prozesses verkürzt sich die Bearbeitungszeit deutlich.

ARBEITSBEREICH

Die EM-3612MII kann ein Blechformat von bis zu 3050 x 1525 mm bearbeiten, ohne dass ein Nachsetzen erforderlich ist. Dadurch können die Bearbeitungszeiten deutlich reduziert und die Effizienz gesteigert werden.

ENERGIE SPAREN

Die Maschine ist vollelektrisch angetrieben und hat einem maximalen Verbrauch von lediglich 4,5 kW. Darüber hinaus ist im Gegensatz zu hydraulisch angetriebenen Stanzmaschinen kein zusätzliches Kühlsystem erforderlich.

V-CUT TECHNOLOGIE

Das Einbringen einer V-Nut mittels eines Spezialwerkzeuges ermöglicht Biegungen mit kleineren Außenradien und deutlich weniger Kraftaufwand. Dies ist nur eine von vielen Bearbeitungsmöglichkeiten auf der AE-Stanzmaschine.

Hotspots

SCHNELLES RÜSTEN:

Der Werkzeugrevolver verfügt über eine große Werkzeugkapazität und reduziert den Rüstanteil. Der Z-Revolver wurde für den schnellen Werkzeugwechsel konzipiert.

ID-TOOLING:

Das AMADA ID TOOLING SYSTEM (AITS) verhindert Rüstfehler, hilft bei der Werkzeugüberwachung und optimiert somit Werkzeugstandzeiten für eine herausragende Fertigungsqualität.

ERWEITERTER ARBEITSBEREICH:

Die EM-3612MII kann ein Blechformat von 3050 x 1525 mm ohne nachsetzen bearbeiten.

Technische Daten

EMZ-3510MII (45)EMK-3510MII (58)
Presskraft (kN)300300
Positioniergenauigkeit (mm)± 0.1± 0.1
Anzahl der Werkzeugstationen4558
MaschinenrahmenBrückengestellBrückengestell
Verfahrweg der Achsen (mm)2500 x 12702500 x 1270
MaschinentischtypBürstentischBürstentisch

Abmessungen:
Länge (mm)49984998
Breite (mm)51285128
Höhe (mm)23422342
Gewicht (kg)1900019500
EMZ-3612MII (45)EMK-3612MII (58)
Presskraft (kN)300300
Positioniergenauigkeit (mm)± 0.1± 0.1
Anzahl der Werkzeugstationen4558
MaschinenrahmenBrückengestellBrückengestell
Verfahrweg der Achsen (mm)3050 x 15253050 x 1525
MaschinentischtypBürstentischBürstentisch

Abmessungen:
Länge (mm)54365436
Breite (mm)62126212
Höhe (mm)23422342
Gewicht (kg)2100021500

Technische Daten können je nach Konfiguration / Optionen variieren
Bitte kontaktieren Sie uns für weitere Details und Optionen oder laden Sie unsere Broschüre herunter

Für Ihre sichere Anwendung
Lesen Sie das Benutzerhandbuch vor der Verwendung sorgfältig durch.
Bei der Verwendung dieses Produkts muss eine geeignete persönliche Schutzausrüstung verwendet werden.
