HG-ARs

/

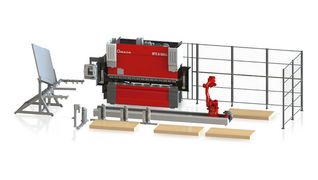

Die Biegezelle HG-ARs wurde dahingehend entwickelt, dass sie sowohl für die Kleinserienfertigung als auch für Teile unterschiedlicher Größe maximale Produktivität sowie Flexibilität und Präzision garantiert. Die Hauptbestandteile des HG-ARs sind die Hybrid-Abkantpresse mit automatischem Werkzeugwechsler, der speziell entwickelte und hochflexible Roboter, sowie die automatische Greiferwechslereinheit.

Die Hybrid-Abkantpresse mit ATC (Automatischer Werkzeugwechsler) kann dank der integrierten ATC-Einheit selbst das komplexeste Werkzeuglayout innerhalb von wenigen Minuten ausführen. Der spezielle und hochflexible AMADA-Roboter, der auf einer Linearachse mit konfigurierbarer Länge montiert ist, kann Teile schnell und flexibel handhaben und bietet äußerst wettbewerbsfähige Zykluszeiten. Die automatische Greiferwechseleinheit AGC kann bis zu 9 verschiedene Greifer aufnehmen, die in unterschiedlichen Ausführungen sowie in verschiedenen Größen erhältlich sind und so eine optimale Handhabung aller Arten von Teilen ermöglichen. Die unterschiedlichen Lösungen zum Ablegen der fertigen Teile reduzieren die Unterbrechungen des Produktionszyklus.

PROSPEKT

HYBRIDTECHNOLOGIE & AKTIVE BOMBIERUNG

Die Maschine ist mit einem servohydraulischen Antriebssystem ausgestattet. Die Hybridtechnologie arbeitet schnell und energieeffizient; tatsächlich wird der Hydraulikkreislauf "auf Abruf" während des Biegezyklus aktiviert. Im Vergleich zu einer konventionellen Biegemaschine wird weniger Hydrauliköl benötigt, was die Umweltbelastung deutlich reduziert. Die Servohydraulik maximiert Geschwindigkeit und Positionierungsgenauigkeit. Die HG-ARs verfügt außerdem über ein aktives hydraulisches Bombiersystem, das in Echtzeit auf jede Durchbiegung des Oberbalkens reagieren kann und konstante Ergebnisse über die gesamte Biegelänge erzielt.

AUTOMATISCHER RÜSTVORGANG

Die HG-ARs führt das erforderliche Setup für den Biegeprozeß vollautomatisch aus und ermöglicht so kurze Zykluszeiten für die Produktion. Der automatische Werkzeugwechsler (ATC), der in die HG-Biegemaschine integriert ist, verkürzt die Rüstzeiten auf ein Minimum und realisiert selbst komplexe Werkzeuglayouts in weniger als zwei Minuten. Vier Manipulatoren garantieren einen schnellen Werkzeugtransport sowie die Rotation aller Stempel. Die Robotergreifer, die in der speziellen Parkstation positioniert sind, werden ebenfalls vollautomatisch, gemäß den Spezifikationen des Werkstücks gewechselt.

MULTI-TOUCH-STEUERUNG

Die HG-Serie ist mit der neuesten Generation der  AMNC 3i-Steuerung ausgestattet. Der 18,5 Zoll große Touchscreen mit seiner benutzerfreundlichen Oberfläche ermöglicht die komplette Verwaltung der Zelle mit einer einzigen, einfachen und intuitiven Steuerung für den Bediener.

EXTERNE SOFTWARE

Die spezielle AR-CAM-Software kann für die Offline-Programmierung, die Erstellung von Programmen für die Biegemaschine und den Roboter sowie für die vollständige Simulation des Zyklus von der Entnahme des Zuschnitts bis zum Biegen und der Entladung des fertigen Biegeteils verwendet werden. Dadurch können Programmierzeiten und manuelle Tätigkeiten erheblich reduziert und die Produktivität maximiert werden.

FLEXIBLE ENTLADUNG

Die Entladung der Biegeteile ist ein wichtiger Aspekt des automatisierten Biegeprozesses und entscheidend für die mannlose Fertigung. Die HG-ARs bietet umfangreiche Möglichkeiten an Entladevorrichtungen, von einfachen Paletten bis hin zu Förderbändern und Palettenwechslern.

ROBOTER GREIFER

Im automatisierten Biegeprozess sind spezielles Zubehör und Vorrichtungen von grundlegender Bedeutung, um eine hohe  Effizienz und Flexibilität zu gewährleisten. Aus diesem Grund spielen die Greifer eine entscheidende Rolle. Die HG-ARs ist mit Greifern in unterschiedlicher Größe und mit verschiedenen Technologien ausgestattet, darunter die innovativen und flexiblen Kombinationsgreifer, die sowohl mechanisch als auch mittels Vakuumtechnik arbeiten.

Hotspots

AUTOMATISCHES EINRICHTEN:

Die Biegezelle führt aufgrund der ATC- (Automatic Tool Changer) und AGC-Greiferwechselfunktionen den Rüstvorgang der Biegezelle vollautomatisch aus. So können unterschiedliche Teile ohne Unterbrechung gefertigt werden. Das gewährleistet eine hohe Produktivität, auch bei unterschiedlichen Losgrößen.

PRODUKTIVITÄT FÜR ALLE LOSGRÖßEN:

Alle Komponenten der HG-ARs wurden so konzipiert und entwickelt, dass sie maximale Geschwindigkeit und Präzision bieten. Die Hybrid-Presse mit automatischem Werkzeug- und Greiferwechsler, speziellem AMADA-Roboter, sowie ein kompaktes Layout und die externe Software bieten eine Komplettlösung für konkurrenzlose Produktivität, auch bei unterschiedlichen Losgrößen.

HÖCHSTE PRÄZISION UND WIEDERHOLGENAUIGKEIT:

Die HG-ARs bietet mit ihren technischen Lösungen höchste Präzision und Wiederholgenauigkeit. Das von AMADA patentierte Messsystem der Hinteranschläge gewährleistet eine schnelle und genaue Positionierung des Teils, wodurch absolute Präzision über die gesamte Biegelänge gewährleistet ist. Das Winkelmesssystem BI-S korrigiert den Winkel in Echtzeit und gewährleistet eine hohe Wiederholgenauigkeit.

Technische Daten

HG-1003ARs
Abkantpresse:
Presskraft (kN)1000
AntriebServo-Hydraulische Abkantpresse
Pressbalkenlänge (mm)3110
Hub (mm)250
Öffnungsweite (mm)596
Winkelsensor-

Roboter:
Robotermodell6 -axes robot
Länge der Bodenverfahrachse (mm)8, 6.4, 5
Roboter-Nutzlast inkl. Greifer (kg)20
HerstellerYASKAWA

Greifer:
Greifertypen:Vakuum-Typ, Mechanischer Greifer, Kombinationstyp

ATC (Automatischer Werkzeugwechsler):
Anzahl der Magazine (Stempel)15
Anzahl der Magazine (Matrizen)18
Werkzeuglayoutlänge15 - 3000
Kleinste Werkzeuglänge5

Beladung:
Anzahl der BeladepositionenVon 2 bis 4, je nach Layout-Konfiguration
Vertikale BeladungJa

Entladung:
Anzahl der Entladepositionen1,2 oder 3 je nach Schienenlänge und Layout-Konfiguration
EntlademethodeFörderband, Palette, Palettenwechsler

Werkstück:
Maximale Werkstückhöhe (mm)800 x 1000
Minimale Werkstückhöhe (mm)150 x 150
Dicke des Werkstücks (mm)0.5 - 6.0

Technische Daten können je nach Konfiguration / Optionen variieren
