ENSIS-RI

/

AMADA hat zwei einzigartige Technologien kombiniert, um die ultimative Flexibilität bei der Blechbearbeitung zu bieten. Die ENSIS-variable Strahlanpassung und das bewährte Rotary Index System zum Rohrschneiden zusammen in einer Maschine. In dieser Kombination können eine Vielzahl von Produktionsanforderungen erfüllt, Rüstzeiten reduziert und die Effizienz deutlich gesteigert werden.

Prospekt herunterladen

ROHRACHSE

Die Rohrachse garantiert, dank des synchron angetriebenen Spannfutters, eine hohe Präzision und hochwertige Verarbeitung von Rohr-, Kanal- und Winkelprofilen.

AUTONOME BEARBEITUNG

Die LIS-Funktionen (Laser Integration System) ermöglichen einen autonomeren Schneidprozess und umfassen automatische Düsenzentrierung, automatischen Düsencheck, automatische Schutzglas-Überwachung, automatische Wiederherstellung der Schneidbereitschaft nach einer Kollision, iPad V-Remoteverbindung, fortschrittliche Prozessüberwachungssysteme und eine kamerabasierte Restblechverarbeitung.

CO2-QUALITÄT EDELSTAHL

SILKY CUT wurde von AMADA speziell für die Bearbeitung von rostfreiem Stahl mit CO2-ähnlicher Schnittkantenqualität entwickelt. Durch den Einsatz spezieller Techniken zur Gasflussdynamik und optischen Kontrolle ist SILKY CUT eine einzigartige Entwicklung im Faserlaserschneiden.

ENSIS TECHNOLOGIE ZUR STRAHLVERÄNDERUNG

Die variable Strahlsteuerung von AMADA ermöglicht es, die Größe des Brennpunkts, den Strahldurchmesser und den Modus des Laserstrahls zu ändern. Das Schneiden jedes Materials und jeder Dicke kann von der Maschine automatisch fein eingestellt werden, um die besten Bedingungen zu schaffen. Mit Leistungsstufen von 3, 6, 9 und 12 kW kann für jede Anwendung die passende Bearbeitungsleistung gewählt werden.

MAXIMALE PRÄZISION UND GENAUIGKEIT

Durch den Messtaster wird eine maximale Präzision bei der Verarbeitung von Rohr-, Kanal- und Winkelprofilen erreicht.

WASSERUNTERSTÜTZTES SCHNEIDEN (WACS II)

Dieses System hält dickere Baustahlmaterial so kühl, dass eine hohe Schnittqualität und dünne Wandstärken ohne Verbrennungen erziehlt werden können. Eine höhere Blechausnutzung ist daher möglich.

Hotspots

FLEXIBILITÄT:

Die ENSIS-RI kann runde, quadratische und rechteckige Rohre sowie Kanal- und Winkelprofile bearbeiten. Dank einer „Ein-Linsen-Strategie“ und eines automatischen Düsenwechslers können alle Materialien, Dicken und Profile ohne Umrüstprozess verarbeitet werden.

SCHNELLWECHSELSYSTEM:

Das nächste zu verarbeitende Blech oder Rohrprofil kann parallel zur Laufzeit eingerichtet werden. Die ENSIS-RI verfügt über ein Schnellwechsel-Spannsystem für verschiedene Größen von Rohren und Profilen, was die Rüstzeit deutlich reduziert.

SCHNELLER WECHSEL ZWISCHEN BLECH- UND PROFILBEARBEITUNG:

Der Wechsel zwischen Blech-und Profilbearbeitung erfolgt schnell und einfach – quasi per Knopfdruck. Die Einrichtung dauert maximal 5 Minuten.

Technische Daten

 ENSIS-3015RIENSIS-3015RIENSIS-3015RIENSIS-3015RI
Laserleistung (W)30006000900012000
MaschinentypFaserlaserschneidmaschineFaserlaserschneidmaschineFaserlaserschneidmaschineFaserlaserschneidmaschine
Verfahrbereich X x Y (mm)3070 x 15503070 x 15503070 x 15503070 x 1550
Verfahrbereich Z-Achse (mm)200200200200
Wiederholgenauigkeit (mm)± 0.01± 0.01± 0.01± 0.01
Tischbelastungsgewicht (kg)920920920920

Rundachse Technische Daten:

Rundrohr Ø (mm)19 - 22019 - 22019 - 22019 - 220
Vierkantrohr (mm)19 - 15019 - 15019 - 15019 - 150
Rechteckiges Rohr über die Diagonale (mm)220220220220
Profile (mm)19 - 15019 - 15019 - 15019 - 150
Winkelprofil (mm)19 - 13019 - 13019 - 13019 - 130
Maximales Rohrgewicht (kg)200200200200
Maximale Rohrlänge (mm)6000600060006000
Rohr- / Profilwandstärke (mm)1 - 91 - 91 - 91 - 9
Winkel / Profilwandstärke (mm)1 - 121 - 121 - 121 - 12

Materialstärke (max.)*:

- Normalstahl (mm)25252525
- Edelstahl (mm)15252525
- Aluminium (mm)12252525
- Messing (mm)8151818
- Kupfer (mm)6121212

Abmessungen:

Länge (mm)*12505125051250512505
Breite (mm)2915291529152915
Höhe (mm)253225322830TBC
Gewicht (kg)140001440014500TBC

* Maximale Materialstärke abhängig von Materialqualität und Arbeitsumgebung
** Maschine + Wechseltisch (LST)

Technische Daten können je nach Konfiguration / Optionen variieren
Bitte kontaktieren Sie uns für weitere Details und Optionen oder laden Sie unsere Broschüre herunter

Für Ihre sichere Anwendung
Lesen Sie das Benutzerhandbuch vor der Verwendung sorgfältig durch.
Bei der Verwendung dieses Produkts muss eine geeignete persönliche Schutzausrüstung verwendet werden.



Laserklasse 1 bei Betrieb nach EN 60825-1



Software für AMADA Laser-Rohrschneidemaschinen

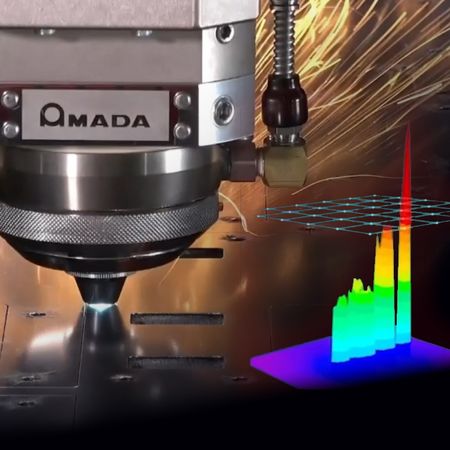

Laser-Integration-System
